Η σύντομη απάντηση: επιλέξτε σωλήνα PEEK γεμάτο με ανθρακονήματα όταν η πρόσθετη ακαμψία και η σταθερότητα των διαστάσεων δικαιολογούν τις αντισταθμίσεις του

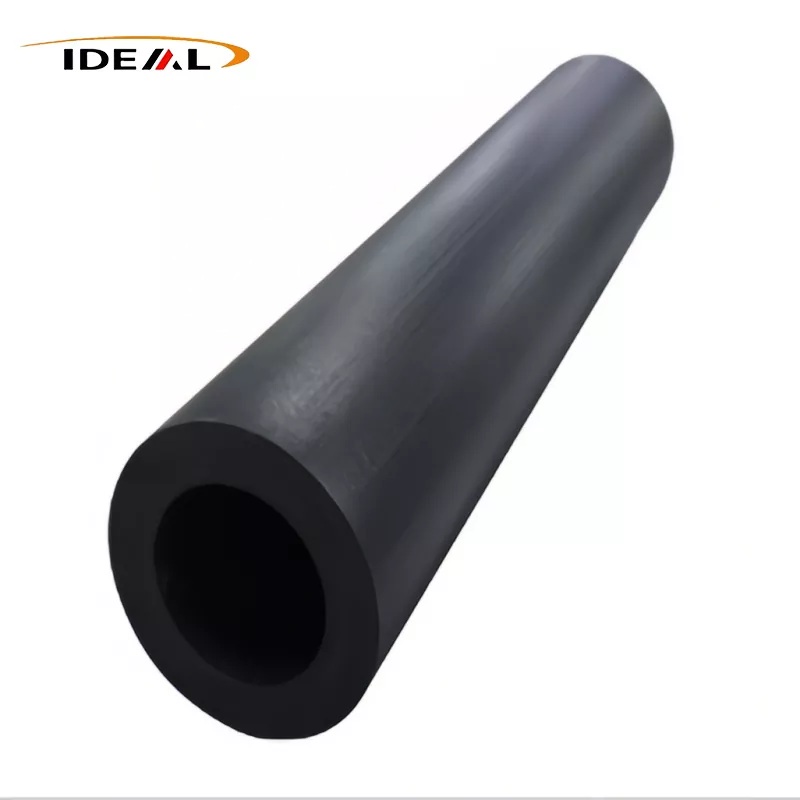

Οι σωλήνες PEEK είναι κοίλα ημικατεργασμένα σχήματα που χρησιμοποιούνται όπως παρέχονται ή κατεργάζονται σε εξαρτήματα όπως δακτύλιοι, χιτώνια, στεγανοποιήσεις, εξαρτήματα βαλβίδων και μονωτικά σώματα. Η ίνα άνθρακα προστίθεται όταν το μη γεμισμένο PEEK δεν παρέχει αρκετή ακαμψία, έλεγχο διαστάσεων ή αντίσταση στην παραμόρφωση υπό μηχανικό και θερμικό φορτίο.
Αυτό δεν καθιστά το υλικό γεμάτο άνθρακα την αυτόματη premium επιλογή. Μπορεί να είναι λιγότερο επιεικής από το παρθένο PEEK, πιο δύσκολο στα εργαλεία κοπής και ηλεκτρικά διαφορετικό. Η σωστή απόφαση εξαρτάται από την κατεύθυνση του φορτίου, τη θερμοκρασία, την έκθεση σε χημικά, τις επιφάνειες ζευγαρώματος, τις ηλεκτρικές απαιτήσεις και την ποσότητα του αποθέματος που περιμένετε να αφαιρέσετε. Προσφορές Guangzhou IdealΣωλήνες PEEK γεμάτοι ίνες άνθρακαμε ρυθμιζόμενη περιεκτικότητα σε ανθρακονήματα από 10% έως 40%. η εταιρεία προσδιορίζει το 30% ως την αναλογία που χρησιμοποιείται συνήθως.
Ο σωλήνας, ο σωλήνας και ο σωλήνας μπορεί να περιγράφουν το ίδιο ημικατεργασμένο υλικό — αλλά οι διαστάσεις πρέπει να δηλώνονται με σαφήνεια
Στους καταλόγους αποθεμάτων πολυμερών, τα «σωλήνας PEEK», «σωλήνας PEEK» και «σωλήνωση PEEK» χρησιμοποιούνται συχνά εναλλακτικά. Οι αγοραστές δεν θα πρέπει να υποθέσουν ότι αυτοί οι όροι ακολουθούν τις συμβάσεις των μεταλλικών σωληνώσεων. Ένας προμηθευτής μπορεί να περιγράφει ένα τεμάχιο μηχανικής κατεργασίας με παχύ τοίχωμα αντί για μια γραμμή ονομαστικής πίεσης που προορίζεται να μεταφέρει υγρό όπως είναι εγκατεστημένο.
Το σχέδιο αγοράς, όχι το ουσιαστικό, θα πρέπει να ελέγχει τη σειρά. Εάν πρόκειται για σέρβις υπό πίεση, οι διαστάσεις των ημικατεργασμένων αποθεμάτων από μόνες τους δεν καθορίζουν την ικανότητα πίεσης. Η τελική γεωμετρία, οι αρμοί, η θερμοκρασία, τα μέσα, το ιστορικό φορτίου και το ισχύον πρότυπο σχεδιασμού απαιτούν ξεχωριστή μηχανική αναθεώρηση.
Ορίστε το OD, το ID, το πάχος τοιχώματος, το μήκος και το όριο μηχανικής κατεργασίας σε ένα σχέδιο με διαστάσεις
Δηλώστε την εξωτερική διάμετρο, την εσωτερική διάμετρο και το μήκος και, στη συνέχεια, προσδιορίστε εάν κάθε τιμή είναι ονομαστική, όπως παράγεται ή απαιτείται μετά την κατεργασία. Συμπεριλάβετε την ομοκεντρικότητα, την ευθύτητα, τη στρογγυλότητα, το φινίρισμα της επιφάνειας και την κατάσταση του άκρου όπου επηρεάζουν το τελικό μέρος. Μια γενική ανοχή διαμέτρου συν-ή-πλην δεν ελέγχει την ομοκεντρικότητα οπής προς OD.
Αφήστε αρκετό περιθώριο κατεργασίας για να καθαρίσετε το δέρμα και να διορθώσετε την αναμενόμενη παραμόρφωση, αλλά όχι τόσο ώστε το κόστος υλικού και ο χρόνος κατεργασίας να ανεβαίνουν άσκοπα. Τα λεπτά φινιρισμένα τοιχώματα χρειάζονται ιδιαίτερη προσοχή: η πίεση του τσοκ, η θερμότητα κοπής και η υπολειπόμενη πίεση μπορούν να μετακινήσουν μια οπή αφού φύγει από το μηχάνημα.
Αντιμετωπίστε τις δημοσιευμένες σειρές μεγεθών και την ανοχή ±0,02 mm ως διευκρινίσεις, όχι εγγυήσεις για κάθε συνδυασμό ID/OD
Η σελίδα προϊόντος της Guangzhou Ideal παραθέτει μαύρο υλικό, ονομαστικό αναγνωριστικό Φ20–458 mm, OD από Φ15–404 mm, μήκη 1.000 mm και 3.000 mm και δηλωμένη ανοχή ±0,02 mm. Αυτές οι περιοχές δεν πρέπει να διαβάζονται ως πίνακας ελεύθερα εναλλάξιμων διαστάσεων. ένας έγκυρος σωλήνας πρέπει να έχει OD μεγαλύτερο από το αναγνωριστικό του.
Πριν κάνετε μια παραγγελία, ρωτήστε ποιοι συνδυασμοί ID/OD είναι διαθέσιμοι και ποια δυνατότητα καλύπτει η ανοχή. Επιβεβαιώστε επίσης τη θερμοκρασία μέτρησης, τη μέθοδο επιθεώρησης, το σχέδιο δειγματοληψίας, τα κριτήρια ευθύτητας και εάν η ανοχή ισχύει για το απόθεμα ή μια επεξεργασμένη επιφάνεια. Οδημοσιευμένες πληροφορίες για τα μεγέθη σωλήνων PEEK και την ανοχήαποτελούν χρήσιμο σημείο εκκίνησης RFQ, όχι υποκατάστατο ενός αποδεκτού σχεδίου.
Τι αλλάζει η ίνα άνθρακα στο PEEK—και τι δεν βελτιώνει αυτόματα
Οι ίνες άνθρακα περιορίζουν την κίνηση εντός της μήτρας PEEK. Σε κατάλληλο βαθμό και προσανατολισμό, που γενικά αυξάνει την ακαμψία, μειώνει την αλλαγή διαστάσεων υπό φορτίο και βελτιώνει τη σταθερότητα καθώς αλλάζει η θερμοκρασία. Αυτά τα εφέ μπορούν να βοηθήσουν ένα κατεργασμένο χιτώνιο να διατηρήσει τη γεωμετρία ή να μειώσει τον ερπυσμό όπου το παρθένο PEEK θα κινούνταν πάρα πολύ.
Η ενίσχυση εισάγει επίσης κατευθυντικότητα. Η διαδρομή κατασκευής και η ροή υλικού μπορούν να ευθυγραμμίσουν τις ίνες, επομένως οι αξονικές ιδιότητες και οι ιδιότητες διαμπερούς τοιχώματος ενδέχεται να διαφέρουν. Οι ίνες άνθρακα δεν βελτιώνουν αυτόματα κάθε διεπαφή φθοράς, δεν διατηρούν την ηλεκτρική μόνωση ή δεν αυξάνουν την αντίσταση σε κάθε χημικό. Μπορεί επίσης να μειώσει την ολκιμότητα και να κάνει τις άκρες πιο επιρρεπείς σε θρυμματισμό κατά τη διάρκεια επιθετικής κατεργασίας ή συναρμολόγησης.
Συγκρίνετε ποιότητες παρθένου, γεμισμένου με ανθρακονήματα και άλλων τροποποιημένων βαθμών PEEK σχετικά με την ακαμψία, τη φθορά, την ηλεκτρική συμπεριφορά, την έκθεση σε χημικά και τη μηχανική ικανότητα
| Παράγοντας απόφασης | Virgin PEEK | PEEK γεμάτο με ανθρακονήματα | Άλλοι τροποποιημένοι βαθμοί PEEK |
|---|---|---|---|
| Ακαμψία και σταθερότητα διαστάσεων | Χρήσιμο όπου η σκληρότητα και η συμπεριφορά του απλήρωτου υλικού είναι προτεραιότητες | Συνήθως ευνοείται όταν η εκτροπή, ο ερπυσμός ή η θερμική κίνηση ελέγχει το σχέδιο | Γεμιστά με γυαλί ή άλλες ενισχυμένες ποιότητες μπορεί να προσφέρουν διαφορετική ισορροπία ακαμψίας και ηλεκτρικής συμπεριφοράς |
| Φθορά | Η απόδοση εξαρτάται σε μεγάλο βαθμό από το φορτίο, την ταχύτητα, τη θερμοκρασία και την πρόσοψη | Μπορεί να βελτιώσει ορισμένες συνθήκες φθοράς, αλλά οι εκτεθειμένες ίνες μπορούν να επηρεάσουν την επιφάνεια ζευγαρώματος | Οι βαθμοί ρουλεμάν μπορεί να είναι προτιμότεροι όπου η τριβή και η φθορά είναι οι πρωταρχικές απαιτήσεις |
| Ηλεκτρική συμπεριφορά | Συνήθως επιλέγεται όπου απαιτείται μόνωση | Μπορεί να έχει χαμηλότερη ειδική αντίσταση, αλλά το ποσοστό άνθρακα από μόνο του δεν καθορίζει μια ηλεκτρική κατηγορία | Τα σκευάσματα μπορούν να προσαρμοστούν για μόνωση, στατικό έλεγχο ή αγωγιμότητα. επαλήθευση των πραγματικών δεδομένων |
| Μηχανική κατεργασία | Γενικά λιγότερο λειαντικό στα εργαλεία | Τα ανθρακονήματα αυξάνουν τη φθορά του εργαλείου και μπορούν να συμβάλουν στο σπάσιμο των άκρων | Η απόκριση του εργαλείου εξαρτάται από τη συσκευασία πλήρωσης |
Για την κατεργασία του σωλήνα PEEK με ίνες άνθρακα, χρησιμοποιήστε αιχμηρά, κατάλληλα εργαλεία και ελεγχόμενη εργασία. Παρακολουθήστε το φινίρισμα της οπής, τη δημιουργία θερμότητας και τη διάσπαση ινών αντί να βασίζεστε μόνο σε ένδειξη εξωτερικής διαμέτρου. Εάν η έκθεση σε χημικά είναι κρίσιμη, αξιολογήστε τον πλήρη βαθμό σε σχέση με το πραγματικό υγρό, τη συγκέντρωση, τη θερμοκρασία, την πίεση και τον χρόνο έκθεσης.
Η ετικέτα "30% ανθρακονημάτινο σωλήνα PEEK" δεν είναι μια πλήρης προδιαγραφή υλικού
Το ποσοστό σας λέει τη φόρτωση του υλικού πλήρωσης, αλλά όχι αρκετό για να εγκρίνει ένα υλικό. Εξακολουθείτε να χρειάζεστε την ποιότητα ρητίνης και ένωσης, την οδό κατασκευής, τη μορφή ινών, τους ποιοτικούς ελέγχους και τα δεδομένα ιδιοκτησίας για το παρεχόμενο απόθεμα. Διευκρινίστε εάν το αναφερόμενο ποσοστό ορίζεται κατά βάρος ή σε άλλη βάση.
Ρωτήστε επίσης εάν ο σωλήνας θα προέρχεται από μία παρτίδα παραγωγής και εάν ο προμηθευτής μπορεί να παρέχει αρχεία επιθεώρησης που συνδέονται με την παρτίδα. Ένα πρωτότυπο που καθαρίζει τις μηχανές δεν αποδεικνύει ότι το μετέπειτα απόθεμα θα συμπεριφέρεται πανομοιότυπα εάν αλλάξει ο προσανατολισμός της ένωσης, της διαδικασίας ή της ίνας. Εγκρίνετε την ακριβή φόρμα ποιότητας και αποθέματος, όχι μια γενική περιγραφή "30% CF PEEK".
Τα δεδομένα του προμηθευτή πρέπει να ταιριάζουν με τον πραγματικό βαθμό, τη μέθοδο δοκιμής, τον προσανατολισμό των ινών και τις συνθήκες σέρβις
Οι τιμές του φύλλου δεδομένων είναι χρήσιμες μόνο όταν αντιπροσωπεύουν το υλικό που θα λάβετε. Ελέγξτε τον προσανατολισμό του δείγματος, την προετοιμασία, τη θερμοκρασία δοκιμής και τη μέθοδο δοκιμής. Τα δεδομένα κουπονιού με χύτευση με έγχυση ενδέχεται να μην προβλέπουν τη συμπεριφορά ενός σωλήνα παχύ τοιχώματος που έχει υποστεί μηχανική επεξεργασία σε διαφορετική κατεύθυνση ίνας.
Για εφαρμογές σε υψηλή θερμοκρασία, συγκρίνετε ιδιότητες στη θερμοκρασία λειτουργίας αντί να χρησιμοποιείτε τιμές θερμοκρασίας δωματίου. Για τη χημική υπηρεσία, λάβετε υπόψη την ταυτόχρονη τάση και θερμότητα. Εάν έχουν σημασία οι στενές διαστάσεις, ζητήστε μετρήσεις στην παρεχόμενη γεωμετρία και συμφωνήστε για τον τρόπο προετοιμασίας των εξαρτημάτων πριν από την επιθεώρηση.
Επικυρώστε την αντίσταση του όγκου και της επιφάνειας πριν επεξεργαστείτε το PEEK γεμάτο με ανθρακονήματα ως αγώγιμο ή στατικό διασκορπιστικό
Οι ίνες άνθρακα μπορούν να μειώσουν την ηλεκτρική αντίσταση του PEEK, αλλά η αγωγιμότητα δεν προκύπτει άμεσα από το ποσοστό πλήρωσης. Η κατανομή των ινών, η επαφή μεταξύ των ινών, ο προσανατολισμός, το πάχος του τοιχώματος και η επεξεργασία επηρεάζουν το αποτέλεσμα. Ένα υλικό που περιγράφεται ως ενισχυμένο με άνθρακα μπορεί να εξακολουθεί να μην έχει το απαιτούμενο εύρος αντίστασης.
Τοποθετήστε την απαιτούμενη αντίσταση όγκου ή εύρος ειδικής αντίστασης επιφάνειας στο σχέδιο ή στην προδιαγραφή υλικού, μαζί με τη μέθοδο δοκιμής και τις απαιτήσεις προετοιμασίας. Εάν η διαρροή φορτίου είναι κρίσιμη για την ασφάλεια, αντιπροσωπευτικό απόθεμα σωλήνων δοκιμής ή τελικά εξαρτήματα. Μην αντικαθιστάτε ένα πιστοποιητικό περιεκτικότητας σε άνθρακα για τις ηλεκτρικές μετρήσεις.
Λίστα ελέγχου RFQ: επιβεβαίωση περιεχομένου σε ανθρακονήματα, γεωμετρία, ανοχές, φινίρισμα επιφάνειας, αρχεία επιθεώρησης, έγγραφα συμμόρφωσης, ποσότητα, χρόνος παράδοσης και παράδοση στο έδαφος
- Υλικό:ακριβής βαθμός PEEK, ποσοστό ανθρακονημάτων και πώς ορίζεται αυτό το ποσοστό.
- Γεωμετρία:OD, ID, κατάσταση τοίχου, μήκος, τελική κατάσταση και επίδομα μηχανικής κατεργασίας.
- Στοιχεία ελέγχου:ανοχές διαστάσεων, ομοκεντρικότητα, ευθύτητα, στρογγυλότητα και απαιτήσεις φινιρίσματος επιφάνειας.
- Εκτέλεση:θερμοκρασία λειτουργίας, φορτία, χημικά, διεπαφή φθοράς και απαιτούμενη ηλεκτρική συμπεριφορά.
- Απόδειξη:ισχύοντα δεδομένα δοκιμών, ιχνηλασιμότητα παρτίδας, έκθεση επιθεώρησης και απαιτούμενα έγγραφα συμμόρφωσης.
- Εμπορικοί όροι:Πρωτότυπο και ποσότητες παραγωγής, χρόνος παράδοσης, συσκευασία, Incoterms και παράδοση στον προορισμό των ΗΠΑ.
- Αποδοχή:εγκεκριμένη αναθεώρηση σχεδίου, μέθοδος επιθεώρησης και διαδικασία χειρισμού μη συμμορφούμενων αποθεμάτων.
