Πριν ζητήσετε μια προσφορά, αποφασίστε τι αγοράζετε πραγματικά: σωληνοειδές υλικό που θα υποστεί μηχανική επεξεργασία σε ένα εξάρτημα ή σωλήνας ονομαστικής πίεσης που προορίζεται να μεταφέρει υγρό. Στη συνέχεια, καθορίστε το OD, το ID, το μήκος, τον φάκελο τελικού εξαρτήματος, τις συνθήκες εξυπηρέτησης, την ποσότητα, τις απαιτήσεις επιθεώρησης και την τεκμηρίωση. Αυτή η διάκριση αποτρέπει το πιο ακριβό σφάλμα RFQ - αντιμετωπίζοντας ένα ημικατεργασμένο προφίλ μηχανικής-πλαστικής σαν να ήταν ένα πιστοποιημένο εξάρτημα συστήματος σωληνώσεων.
Αρχικά αποφασίστε εάν η εφαρμογή χρειάζεται ημικατεργασμένο σωληνωτό υλικό ή σωλήνα επεξεργασίας ονομαστικής πίεσης

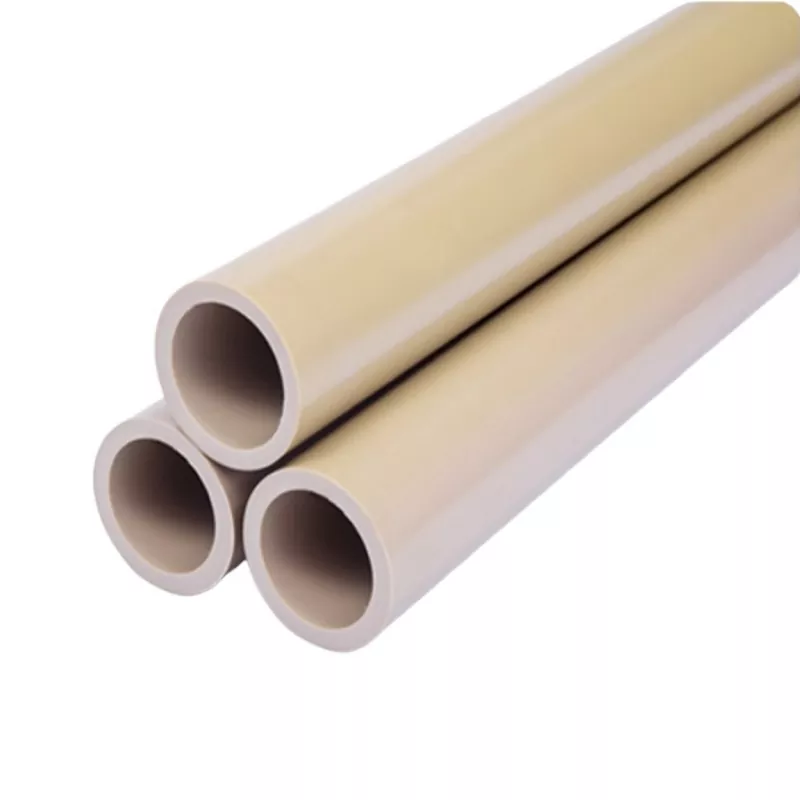

ΠλέονΣωλήνες PEEK GF30που πωλούνται ως ημικατεργασμένα προφίλ είναι σωλήνες με παχύ τοίχωμα που χρησιμοποιούνται για τη μηχανική επεξεργασία δακτυλίων, μανίκια, μονωτικά σώματα, εξαρτήματα φθοράς και δομικά μέρη. Η λέξη «σωλήνας» περιγράφει τη γεωμετρία. δεν καθορίζει αυτόματα μια βαθμολογία πίεσης.
Εάν το προϊόν περιέχει αέριο ή υγρό υπό πίεση, η ερώτησή σας χρειάζεται κάτι περισσότερο από διαστάσεις. Αναφέρετε το μέσο, τις θερμοκρασίες λειτουργίας και τις αναταραχές, την κανονική πίεση, τους κύκλους πίεσης, τη σχεδίαση αρμών, τον απαιτούμενο κώδικα σχεδιασμού και τη δοκιμή αποδοχής. Ρωτήστε εάν ο προμηθευτής μπορεί να παρέχει δεδομένα βαθμολόγησης πίεσης για τον ακριβή βαθμό, το μέγεθος και τη θερμοκρασία. Χωρίς αυτά τα στοιχεία, αντιμετωπίστε το υλικό ωςΣωληνοειδές κοντάκι PEEK GF30, όχι ως εγκεκριμένες σωληνώσεις διεργασίας. Αυτό έχει σημασία ιδιαίτερα στη χημική υπηρεσία, όπου η διαπέραση, η τάση, η θερμοκρασία και ο σχεδιασμός της σύνδεσης μπορούν να επηρεάσουν την αστοχία ακόμη και όταν το ίδιο το πολυμερές ανθίσταται στο ρευστό.
Μεταφράστε το σχέδιο σε έναν αδιαμφισβήτητο φάκελο OD, ID, τοίχο, μήκος και τελικό μέρος
Στείλτε ένα ελεγχόμενο σχέδιο αντί για ένα επισημασμένο στιγμιότυπο οθόνης. Θα πρέπει να προσδιορίζει τις μονάδες, τον αριθμό σχεδίασης, την αναθεώρηση, τη μέθοδο προβολής και κάθε κρίσιμη επιφάνεια. Δηλώστε την εξωτερική διάμετρο και την εσωτερική διάμετρο απευθείας. μην περιμένετε από τον προμηθευτή να αντλήσει ένα από έναν ονομαστικό τοίχο. Συμπεριλάβετε απαιτήσεις μήκους κοπής, ευθύτητας ή ομοκεντρικότητας όπου είναι λειτουργικές και προσδιορίστε ποιες επιφάνειες θα παραμείνουν όπως παρέχονται.
Ο φάκελος με το τελικό μέρος είναι εξίσου σημαντικός. Εμφάνιση του μεγαλύτερου ολοκληρωμένου OD, του μικρότερου ολοκληρωμένου αναγνωριστικού, των ώμων, των αυλακώσεων, των νημάτων και των επιφανειών αναφοράς που πρέπει να χωρούν μέσα στο διατεταγμένο κενό. Ένας σωλήνας μπορεί να ταιριάζει με τις ονομαστικές διαστάσεις, αλλά να αφήνει πολύ λίγο υλικό για να καθαρίσει την καταρροή, την ανωμαλία της επιφάνειας ή τα κομμένα άκρα.
Κανονικοποιήστε τα διαθέσιμα μεγέθη ως OD × ID, από Φ20 × Φ15 έως Φ458 × Φ404, με μήκη αποθέματος 1000 mm και 3000 mm
Το Ideal Plastic παραθέτει συνδυασμούς OD × ID που εκτείνονται από Φ20 × Φ15 έως Φ458 × Φ404, με μήκη 1000 mm και 3000 mm. Χρησιμοποιήστε την ίδια σύμβαση στο RFQ και επισημάνετε τις μονάδες ως χιλιοστά. Τα τελικά σημεία περιγράφουν το δημοσιευμένο εύρος. δεν σημαίνουν ότι κάθε πιθανή σύζευξη OD και ID είναι τυπικό απόθεμα. Επιβεβαιώστε τον ακριβή συνδυασμό μέσω τουδημοσιευμένο εύρος μεγεθών σωλήνων PEEK GF30.
| Πεδίο RFQ | Τι να δηλώσω |
|---|---|
| Κενές διαστάσεις | OD × ID × μήκος κοπής, όλα με μονάδες |
| Τελειωμένος φάκελος | Μέγιστο τελικό OD, ελάχιστο τελικό αναγνωριστικό και κρίσιμα χαρακτηριστικά |
| Μήκος αποθέματος | 1000 mm, 3000 mm ή κομμάτια κομμένα από τον προμηθευτή |
| Ποσότητα | Αριθμός πλήρους μήκους, κενά ή τελειωμένα εξαρτήματα |
| Κριτική γεωμετρία | Ομοκεντρικότητα, ευθύτητα, τετράγωνο άκρου και σχήμα δεδομένων όπου απαιτείται |
Διαχωρίστε την ανοχή αποθέματος από την ανοχή τελικού εξαρτήματος και επιβεβαιώστε την ανοχή κατεργασίας πριν την παραγγελία
Η σελίδα του προϊόντος δηλώνει μια ανοχή ±0,02 mm, αλλά μια RFQ δεν πρέπει ποτέ να επαναλαμβάνει αυτή την τιμή χωρίς να ορίζει το εύρος της. Ρωτήστε ποια διάσταση καλύπτει, εάν ισχύει για τυποποιημένα απόθεμα ή μηχανικά εξαρτήματα και υπό ποιες συνθήκες μέτρησης. Η ανοχή OD, η ανοχή ID, η διακύμανση του τοίχου, η ωομορφία και η ευθύτητα είναι διαφορετικοί έλεγχοι.
Για ένα κατεργασμένο εξάρτημα, καθορίστε τις τελικές ανοχές χωριστά και αφήστε τον προμηθευτή να επιβεβαιώσει το κατάλληλο όριο μηχανικής κατεργασίας. Μην παραγγείλετε ένα σωλήνα κοντά στο δίχτυ με βάση μόνο τις ονομαστικές διαστάσεις. Το PEEK γεμάτο γυαλί είναι άκαμπτο, αλλά η υπολειπόμενη τάση, η πίεση του εργαλείου και η θερμότητα που παράγεται κατά τη μηχανική κατεργασία μπορούν ακόμα να μετακινήσουν ένα λεπτό τμήμα μετά την αφαίρεση του υλικού.
Ταιριάξτε 30% PEEK γεμάτο γυαλί με τη θερμοκρασία, την κατεύθυνση φορτίου, την έκθεση σε χημικά και την ηλεκτρική λειτουργία
Το PEEK GF30 είναι PEEK σε συνδυασμό με 30% ίνες γυαλιού. Ο οπλισμός επιλέγεται γενικά για να αυξήσει τη δομική ακαμψία, να βελτιώσει τον έλεγχο ερπυσμού και να μειώσει την κίνηση διαστάσεων σε σύγκριση με το μη γεμισμένο PEEK. Αυτά τα πλεονεκτήματα δεν καταργούν την ανάγκη ορισμού της εφαρμογής.
Πείτε στον προμηθευτή τις θερμοκρασίες συνεχούς και μικρής διάρκειας, την κατεύθυνση φορτίου, τη διάρκεια φορτίου, την ανακύκλωση, τα υλικά ζευγαρώματος και την αναμενόμενη φθορά. Για έκθεση σε χημικά, ονομάστε το πραγματικό ρευστό, συγκέντρωση, θερμοκρασία, χρόνο έκθεσης και εάν υπάρχει μηχανική καταπόνηση. Το «ανθεκτικό σε χημικές ουσίες» είναι πολύ ευρύ για έγκριση σχεδιασμού. Για τα ηλεκτρικά μέρη, προσδιορίστε τις απαιτούμενες ιδιότητες διηλεκτρικού, μόνωσης και παρακολούθησης αντί να υποθέσετε ότι η συμπεριφορά του βασικού πολυμερούς μεταφέρεται αμετάβλητη στην γεμισμένη ένωση.
Συγκρίνετε το GF30 με το μη γεμισμένο PEEK όταν η ακαμψία, η θερμική διαστολή και ο έλεγχος διαστάσεων οδηγούν την απόφαση
Επιλέξτε GF30 όταν η ακαμψία, η αντίσταση ερπυσμού και ο έλεγχος διαστάσεων υπό θερμότητα είναι κεντρικά στο σχεδιασμό. Σκεφτείτε το μη γεμισμένο PEEK όταν η ολκιμότητα, η καθαρότητα, το φινίρισμα της επιφάνειας ή η λιγότερο λειαντική συμπεριφορά κατεργασίας έχουν μεγαλύτερη σημασία. Οι ίνες γυαλιού αυξάνουν τη φθορά του εργαλείου και μπορούν να δημιουργήσουν διαφορετική κατεργασμένη επιφάνεια από το μη γεμισμένο υλικό. Μπορεί επίσης να δημιουργήσει ιδιότητες που εξαρτώνται από την κατεύθυνση με βάση τον τρόπο επεξεργασίας του σωληνωτού υλικού.
Μην επιλέξετε μεταξύ τους από ένα γενικό φύλλο ιδιοτήτων PEEK. Συγκρίνετε δεδομένα για τις πραγματικές ποιότητες και, για σφιχτά συγκροτήματα, ρωτήστε εάν η τιμή θερμικής διαστολής αναφέρεται σε κατεύθυνση σχετική με τον σωλήνα και το τελικό εξάρτημα.
Επικυρώστε την αντοχή σε εφελκυσμό, το μέτρο κάμψης, τη θερμική διαστολή και τη χημική αντίσταση στο φύλλο δεδομένων της κατηγορίας
Μια χρήσιμη προσφορά προσδιορίζει την ακριβή ένωση και επισυνάπτει το φύλλο δεδομένων της. Ελέγξτε την αντοχή σε εφελκυσμό, το μέτρο κάμψης, την επιμήκυνση, τη θερμική συμπεριφορά, την πυκνότητα και τον συντελεστή θερμικής διαστολής, αλλά επίσης ελέγξτε τη μέθοδο δοκιμής, τον προσανατολισμό του δείγματος και την προετοιμασία. Μια μοναδική τιμή επικεφαλίδας μπορεί να προέρχεται από ένα χυτευμένο δείγμα που δεν αντιπροσωπεύει ένα κατεργασμένο τοίχωμα σωλήνα.
Η χημική συμβατότητα χρειάζεται παρόμοια πειθαρχία. Ζητήστε αποδεικτικά στοιχεία για συγκεκριμένο βαθμό σε θερμοκρασία και συγκέντρωση κοντά στις συνθήκες λειτουργίας σας. Εάν η αστοχία θα δημιουργήσει κίνδυνο ασφάλειας ή διακοπής λειτουργίας, προγραμματίστε τη δοκιμή εφαρμογής σε αντιπροσωπευτικό υλικό παραγωγής. Οι δημοσιευμένοι πίνακες αντίστασης είναι εργαλεία διαλογής. δεν λαμβάνουν υπόψη κάθε συνδυασμό στρες, υγρών, θερμοκρασίας και χρόνου έκθεσης.
Απαιτείται αναγνώριση βαθμού, μέθοδοι δοκιμής, ιχνηλασιμότητα παρτίδας, αρχεία επιθεώρησης και ισχύοντα έγγραφα συμμόρφωσης
Γράψτε το πακέτο τεκμηρίωσης στο RFQ, ώστε να τιμολογηθεί και να προετοιμαστεί πριν από την αποστολή. Ζητήστε τουλάχιστον τον χαρακτηρισμό κατασκευαστή και κατηγορίας, ιχνηλασιμότητα παρτίδας ή παρτίδας, πιστοποιητικό συμμόρφωσης, ισχύουσες μεθόδους δοκιμής και έκθεση επιθεώρησης για συμφωνημένες διαστάσεις.
Εάν το έργο σας απαιτεί περιβαλλοντική, ποιότητα, αεροδιαστημική, αυτοκινητοβιομηχανία ή συμμόρφωση με συγκεκριμένους πελάτες, ονομάστε το έγγραφο ή το πρότυπο και την απαιτούμενη αναθεώρηση. Μια γενική δήλωση ότι το υλικό συμμορφώνεται με τις διεθνείς απαιτήσεις δεν υποκαθιστά το πιστοποιητικό που χρειάζεται ο επιθεωρητής παραλαβής σας. Διευκρινίστε επίσης εάν οι εγγραφές πρέπει να εντοπίζουν κάθε κενό κοπής πίσω στο μητρικό μήκος και εάν οι ετικέτες συσκευασίας πρέπει να φέρουν τον αριθμό παρτίδας, την αναθεώρηση σχεδίου και τη γραμμή παραγγελίας αγοράς.
Στείλτε στην Ideal Plastic ένα πακέτο έτοιμο για προσφορά με την αναθεώρηση του σχεδίου, τις συνθήκες εξυπηρέτησης, την ποσότητα, το επίπεδο επιθεώρησης, το πεδίο μηχανικής κατεργασίας, τη συσκευασία και τον προορισμό παράδοσης
Το πακέτο σας θα πρέπει να περιέχει ένα τρέχον σχέδιο, όχι πολλές εκδόσεις που βρίσκονται σε διένεξη. Συμπεριλάβετε τον ζητούμενο βαθμό, OD × ID × μήκος, έτοιμο φάκελο, ποσότητα, περιβάλλον υπηρεσίας, κρίσιμες ανοχές, επίπεδο επιθεώρησης και απαιτούμενα αρχεία. Καθορίστε εάν η Ideal Plastic προμηθεύει σωλήνες πλήρους μήκους, κομμένα κενά ή έτοιμα επεξεργασμένα εξαρτήματα. Οι οδηγίες συσκευασίας θα πρέπει να αφορούν την καθαρή συσκευασία, την προστασία των άκρων, τον διαχωρισμό εξαρτημάτων και τον διαχωρισμό της παρτίδας όπου χρειάζεται.
Δώστε τη χώρα προορισμού, τον ταχυδρομικό κώδικα, τους όρους παράδοσης και την ημερομηνία που ζητήθηκε. Τα προφίλ μεγάλης διαμέτρου ή 3000 mm μπορούν να δημιουργήσουν περιορισμούς μεταφοράς και διακίνησης που δεν είναι ορατοί στην τιμή του τεμαχίου. Αποστολή αυτών των στοιχείων με τοπροσαρμοσμένη έρευνα σωλήνων PEEK GF30παρέχει στον προμηθευτή αρκετές πληροφορίες για την προσφορά υλικού, μηχανικής κατεργασίας, επιθεώρησης και εφοδιαστικής στην ίδια βάση.
Συχνές ερωτήσεις αγοραστών: διαθεσιμότητα τυπικού αποθέματος, δηλωμένοι χρόνοι παράδοσης, δείγματα, μηχανική κατεργασία και έλεγχος σκόνης, συσκευασία και διεθνής κίνδυνος παράδοσης
- Είναι διαθέσιμα όλα τα μεγέθη που αναφέρονται για άμεση αποστολή;
- Η Ideal Plastic δηλώνει αποστολή αυθημερόν για τυπικά μεγέθη, αλλά η διαθεσιμότητα θα πρέπει να επιβεβαιωθεί για το ακριβές OD × ID, το μήκος, την ποσότητα και τον βαθμό κατά τη στιγμή της παραγγελίας.
- Ποιος είναι ο αναφερόμενος χρόνος παράδοσης για προσαρμοσμένο υλικό;
- Ο δηλωμένος προσαρμοσμένος χρόνος παράδοσης είναι 7 έως 10 ημέρες. Επιβεβαιώστε εάν αυτό καλύπτει μόνο την παραγωγή ή επίσης τη μηχανική κατεργασία, την επιθεώρηση, την τεκμηρίωση και τη μεταφορά.
- Πρέπει να ζητήσετε δείγμα;
- Ναι, εάν το φινίρισμα της επιφάνειας, το χρώμα, η απόκριση μηχανικής επεξεργασίας ή η εφαρμογή είναι ευαίσθητα. Βεβαιωθείτε ότι το δείγμα είναι της ίδιας ποιότητας και, όπου είναι δυνατόν, αντιπροσωπευτικό της προβλεπόμενης διαδρομής παραγωγής.
- Ποιος πρέπει να ελέγχει τη μηχανική κατεργασία και τη σκόνη από ίνες γυαλιού;
- Εκχωρήστε γραπτώς το πεδίο της μηχανικής κατεργασίας. Το μηχανουργείο θα πρέπει να χρησιμοποιεί κατάλληλα εργαλεία από καρβίδιο ή άλλα ανθεκτικά στη φθορά εργαλεία, να ελέγχει τη θερμότητα και τα γρέζια και να συλλαμβάνει τη γεμάτη γυάλινη σκόνη πολυμερούς με κατάλληλες διαδικασίες εξαγωγής και εργασίας. Οι ακριβείς παράμετροι κατεργασίας εξαρτώνται από τις απαιτήσεις γεωμετρίας, εργαλείων, ρύθμισης και φινιρίσματος.
- Πώς πρέπει να συσκευάζονται τα εξαρτήματα;
- Καθορίστε καθαρό περιτύλιγμα, προστατευμένα άκρα, διαχωρισμό τελικών επιφανειών, ετικέτες παρτίδας και ελέγχους υγρασίας ή μόλυνσης που απαιτούνται από τη διαδικασία λήψης.
- Τι δημιουργεί κίνδυνο διεθνούς παράδοσης;
- Τα μεγάλα προφίλ, τα τελωνειακά έγγραφα, οι χρεώσεις διαστάσεων και οι ασαφείς όροι παράδοσης είναι κοινά προβληματικά σημεία. Στείλτε τον προορισμό και τα απαιτούμενα έγγραφα με το σχέδιο και, στη συνέχεια, ζητήστε από την Ideal Plastic να επιβεβαιώσει τη διαθεσιμότητα, το πεδίο εφαρμογής και τους όρους αποστολής στη γραπτή προσφορά της.
