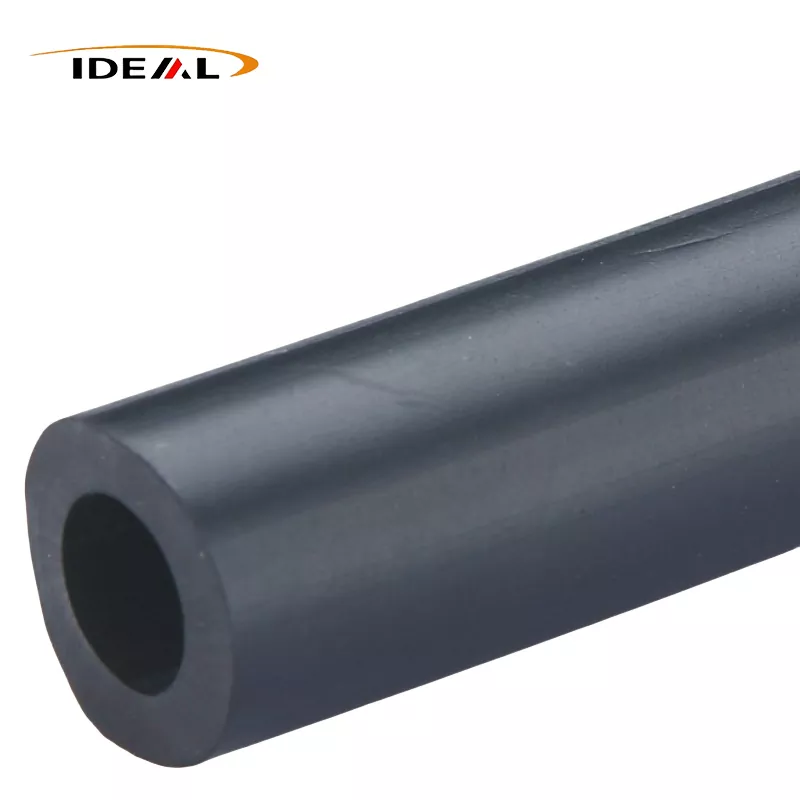

Σωλήνες PEEK ενισχυμένοι με ίνες άνθρακαείναι μια πρακτική επιλογή όταν ένας τυπικός σωλήνας PEEK χρειάζεται περισσότερη ακαμψία, σταθερότητα διαστάσεων, χωρητικότητα φορτίου ή στατικό έλεγχο. Η Ideal Plastic παράγει μαύρους σωλήνες PEEK γεμάτους με ανθρακονήματα με περιεκτικότητα σε ανθρακονήματα από 10% έως 40%, επιλογές LCF και SCF, δηλωμένες εσωτερικές και εξωτερικές διαμέτρους, μήκη 1.000 mm ή 3.000 mm και ανοχές έως ±0,02 mm.
Ο σωστός βαθμός δεν επιλέγεται μόνο από το ποσοστό άνθρακα. Το μήκος των ινών, η γεωμετρία του τοίχου, η θερμοκρασία λειτουργίας, οι συνθήκες φθοράς, οι ηλεκτρικές απαιτήσεις και οι τελικές διαστάσεις επηρεάζουν όλες τις προδιαγραφές. Ξεκινήστε με τη θήκη φόρτωσης και το σχέδιο και, στη συνέχεια, ζητήστε μια προσφορά για μια καθορισμένη απαίτηση υλικού και επιθεώρησης.
Όταν οι σωλήνες PEEK γεμάτοι με ίνες άνθρακα είναι η σωστή επιλογή
Το Pure PEEK παρέχει ήδη έναν χρήσιμο συνδυασμό ικανότητας θερμοκρασίας, χημικής αντοχής, συμπεριφοράς στη φθορά και σταθερότητας διαστάσεων. Η προσθήκη ανθρακονημάτων αλλάζει την ισορροπία ως προς την ακαμψία και την υποστήριξη του φορτίου. Αυτό έχει σημασία σε ένα σωλήνα που χρησιμοποιείται ως χιτώνιο ρουλεμάν, μονωτικό ή καθοδηγητικό εξάρτημα, δομικό πέρασμα, ρολό ή τμήμα μετάδοσης ή άλλο ημικατεργασμένο προφίλ που πρέπει να διατηρεί το σχήμα του υπό πίεση.
Οι ανθρακονήματα συνήθως αξίζει να ληφθούν υπόψη όταν ένας καθαρός σωλήνας PEEK εκτρέπεται υπερβολικά, διαστέλλεται πέρα από το παράθυρο προσαρμογής ή φθείρεται πιο γρήγορα από ό,τι επιτρέπει η εφαρμογή. Μπορεί επίσης να βοηθήσει σε συστήματα ευαίσθητα στα στατικά. Το Ideal Plastic δηλώνει την αντίσταση όγκου τόσο χαμηλή όσο1 × 10³ Ω·cmγια το εύρος υλικών PEEK γεμάτο με ανθρακονήματα, αλλά η απαιτούμενη ηλεκτρική απόδοση θα πρέπει να επιβεβαιωθεί για τον ακριβή βαθμό, την περιεκτικότητα σε ίνες, τη γεωμετρία και τη μέθοδο δοκιμής.
Μην αντιμετωπίζετε ένα σωλήνα γεμάτο άνθρακα ως αυτόματη αντικατάσταση για κάθε εξάρτημα PEEK. Οι ίνες άνθρακα μπορούν να επηρεάσουν τη δυνατότητα επεξεργασίας, την εμφάνιση της επιφάνειας, την ανισοτροπία και την ηλεκτρική συμπεριφορά. Εάν ο σωλήνας πρέπει να παραμείνει πολύ μονωτικός, εάν μια πολύ λεία επιφάνεια επαφής είναι κρίσιμη ή εάν το εξάρτημα εκτίθεται σε ένα χημικό μείγμα που δεν καλύπτεται από τα υπάρχοντα δεδομένα, ζητήστε μια αναθεώρηση για συγκεκριμένη κατηγορία πριν την παραγγελία.
Επιλέξτε Περιεχόμενο από ανθρακονήματα και Βαθμό ινών για τη θήκη φόρτωσης
Τι αλλάζει το 10% έως 40% των ινών άνθρακα στο PEEK
Το Ideal Plastic προσφέρει ρυθμιζόμενη περιεκτικότητα σε ανθρακονήματα από 10% έως 40%. Γενικά, η αύξηση της στάθμης πλήρωσης μετατοπίζει το σύνθετο υλικό προς μεγαλύτερη ακαμψία και υποστήριξη φορτίου, ενώ παράλληλα κάνει την επιλογή υλικού πιο ευαίσθητη στην κατεύθυνση επεξεργασίας και στον περιβάλλοντα σχεδιασμό. Το υψηλότερο ποσοστό δεν είναι αυτόματα η καλύτερη τιμή: μπορεί να είναι περιττό για έναν ελαφρά φορτωμένο σωλήνα και μπορεί να περιπλέξει τις απαιτήσεις κατεργασίας ή επιφάνειας.
Προσδιορίστε το αποτέλεσμα που χρειάζεστε αντί να ζητάτε μόνο "PEEK γεμάτο άνθρακα". Οι χρήσιμες είσοδοι περιλαμβάνουν ακτινικό φορτίο, αξονικό φορτίο, μη υποστηριζόμενο άνοιγμα, εύρος θερμοκρασίας, ταχύτητα ολίσθησης, υλικό ζευγαρώματος, κύκλο λειτουργίας, χημικά μέσα και εάν ο σωλήνας πρέπει να διαχέει το στατικό φορτίο. Η Ideal Plastic δηλώνει τιμές ακαμψίας στην περιοχή από 8 έως 12 GPa για την προσφορά PEEK ενισχυμένη με ανθρακονήματα. Αντιμετωπίστε αυτό το εύρος ως καθοδήγηση σε επίπεδο προϊόντος, όχι ως υποκατάστατο φύλλου δεδομένων ή επικύρωσης σχεδιασμού για συγκεκριμένο βαθμό.
Επιλογές σωλήνα LCF, SCF και CF30 PEEK
Ο βαθμός ινών επηρεάζει περισσότερο από την ετικέτα. LCF σημαίνει μακριές ίνες άνθρακα. SCF σημαίνει κοντές ίνες άνθρακα. Οι μακρύτερες ίνες μπορεί να είναι χρήσιμες όπου η αποτελεσματικότητα και η ακαμψία του οπλισμού είναι προτεραιότητες, ενώ οι ενώσεις κοντών ινών μπορεί να είναι πιο κατάλληλες για συμβατική επεξεργασία και λεπτομερή κατεργασμένα προφίλ. Το πραγματικό αποτέλεσμα εξαρτάται από τον προσανατολισμό των ινών, τις συνθήκες χύτευσης ή εξώθησης, το πάχος του τοιχώματος και την κατεργασία.
Το "CF30" συνήθως προσδιορίζει μια ένωση PEEK με περίπου 30% ανθρακονήματα, αλλά η ονομασία πρέπει να επιβεβαιωθεί με τον προμηθευτή. Ρωτήστε εάν ο αναφερόμενος σωλήνας CF30 PEEK είναι LCF ή SCF, ποια ανοχή ισχύει μετά τη μηχανική κατεργασία και ποια δεδομένα ιδιοτήτων ανήκουν σε αυτήν ακριβώς την ένωση. Αυτό αποτρέπει ένα κοινό λάθος αγοράς: τη σύγκριση δύο υλικών με βάση το ποσοστό άνθρακα, ενώ παραβλέπονται οι διαφορετικές μορφές ινών και οι τρόποι κατασκευής.
Επιβεβαιώστε τις διαστάσεις του σωλήνα, του σωλήνα, του προφίλ και των κατεργασμένων διαστάσεων πριν από την παραγγελία
Καθορίστε OD, ID, πάχος τοίχου, μήκος, ανοχή και φινίρισμα επιφάνειας
Οι "σωλήνες PEEK" και "σωλήνες PEEK" χρησιμοποιούνται συχνά εναλλακτικά στις αναζητήσεις προμηθευτών, αλλά η προσφορά εξακολουθεί να χρειάζεται έναν ακριβή ορισμό διαστάσεων. Δώστε την εξωτερική διάμετρο (OD), την εσωτερική διάμετρο (ID), το πάχος του τοιχώματος ή τον υπολογισμό του, το μήκος κοπής, την ποσότητα, την ανοχή, την τελική κατάσταση και την απαίτηση φινιρίσματος επιφάνειας. Δηλώστε εάν οι διαστάσεις παρέχονται ως εξωθημένες, κομμένες ή κατεργασμένες.
Η Ideal Plastic παραθέτει τυπικά μήκη 1.000 mm και 3.000 mm και δηλωμένη ανοχή ±0,02 mm για τους σωλήνες PEEK ενισχυμένους με ανθρακονήματα. Επιβεβαιώστε ποιες διαστάσεις καλύπτει αυτή η ανοχή. Μια αυστηρή ανοχή OD δεν σημαίνει αυτόματα ότι η ταυτότητα, η ομοκεντρικότητα, η ευθύτητα ή το τετράγωνο του άκρου φέρουν την ίδια ανοχή.
Χρησιμοποιήστε μια αναθεώρηση ιδιοτήτων βάσει σχεδίου για να αποτρέψετε σφάλματα προσαρμογής
Στείλτε ένα σχέδιο όταν ο σωλήνας ταιριάζει σε έναν άξονα, σε ένα περίβλημα ή σε ένα συγκρότημα στεγανοποίησης ή ρουλεμάν. Σημειώστε τα κρίσιμα χαρακτηριστικά αντί να βασίζεστε σε μια περιγραφή καταλόγου. Η αναθεώρηση θα πρέπει να καλύπτει:
- Όρια OD και ID, συμπεριλαμβανομένου του απαιτούμενου πάχους τοιχώματος.
- ομοκεντρικότητα, ευθύτητα και επιτρεπόμενη ωοειδής μορφή όπου η συναρμολόγηση εξαρτάται από αυτά.
- μήκος κοπής, τετράγωνο άκρου, λοξοτομές, αυλακώσεις, τρύπες ή άλλες επεξεργασμένες λεπτομέρειες.
- ποιότητα υλικού, κατασκευή LCF ή SCF και ποσοστό ανθρακονημάτων.
- μέθοδος επιθεώρησης, σχέδιο δειγματοληψίας, συσκευασία και τεκμηρίωση.
Για προσαρμοσμένες διαστάσεις σωλήνα PEEK από ανθρακονήματα, μια ανασκόπηση σχεδίου είναι συνήθως πιο χρήσιμη από το να ζητάτε μόνο το πλησιέστερο ονομαστικό μέγεθος. Εκθέτει τους κινδύνους προσαρμογής πριν από την παραγωγή και δίνει στον προμηθευτή μια σαφή βάση για εργαλεία, μηχανική κατεργασία και επιθεώρηση.
Δημοσιευμένα δεδομένα απόδοσης και τα όρια σύγκρισης
Η Ideal Plastic δηλώνει θερμοκρασία εκτροπής θερμότητας πάνω από 315°C και θερμοκρασία συνεχούς χρήσης έως 260°C για τις πληροφορίες προϊόντος PEEK ενισχυμένες με ανθρακονήματα. Αυτά τα στοιχεία υποδεικνύουν ικανότητα υψηλής θερμοκρασίας, αλλά δεν σημαίνουν ότι ένας σωλήνας μπορεί να μεταφέρει το μέγιστο μηχανικό του φορτίο συνεχώς στους 260°C. Το φορτίο, το πάχος του τοιχώματος, ο χρόνος έκθεσης, η συγκέντρωση τάσεων και η τοποθέτηση επηρεάζουν τη χρησιμοποιήσιμη θερμοκρασία σχεδιασμού.
Η ίδια προσοχή ισχύει για τη φθορά και την αντοχή στα χημικά. Το PEEK γεμάτο άνθρακα προορίζεται για απαιτητικές συνθήκες τριβής, φθοράς, φορτίου και έκθεσης σε χημικές ουσίες, ωστόσο η απόδοση εξαρτάται από την επιφάνεια ζευγαρώματος, την πίεση, την ταχύτητα, τη λίπανση, τη θερμοκρασία και την πραγματική χημική συγκέντρωση. Μια δήλωση χημικής συμβατότητας για το PEEK δεν θα πρέπει να αντιμετωπίζεται ως έγκριση για κάθε μείγμα διαλυτών, υγρό διεργασίας ή κύκλο θερμοκρασίας.
Χρησιμοποιήστε δημοσιευμένες τιμές για να περιορίσετε την επιλογή υλικού και, στη συνέχεια, επαληθεύστε τον ακριβή βαθμό. Ζητήστε ένα φύλλο δεδομένων, δείγμα ή έλεγχο εφαρμογής όταν η συνέπεια της αποτυχίας είναι υψηλή. Η Ideal Plastic δηλώνει ότι είναι διαθέσιμα δωρεάν δείγματα, τα οποία μπορούν να υποστηρίξουν έναν έλεγχο προσαρμογής ή μια ελεγχόμενη δοκιμή πρωτοτύπου πριν από μια μεγαλύτερη παραγγελία.

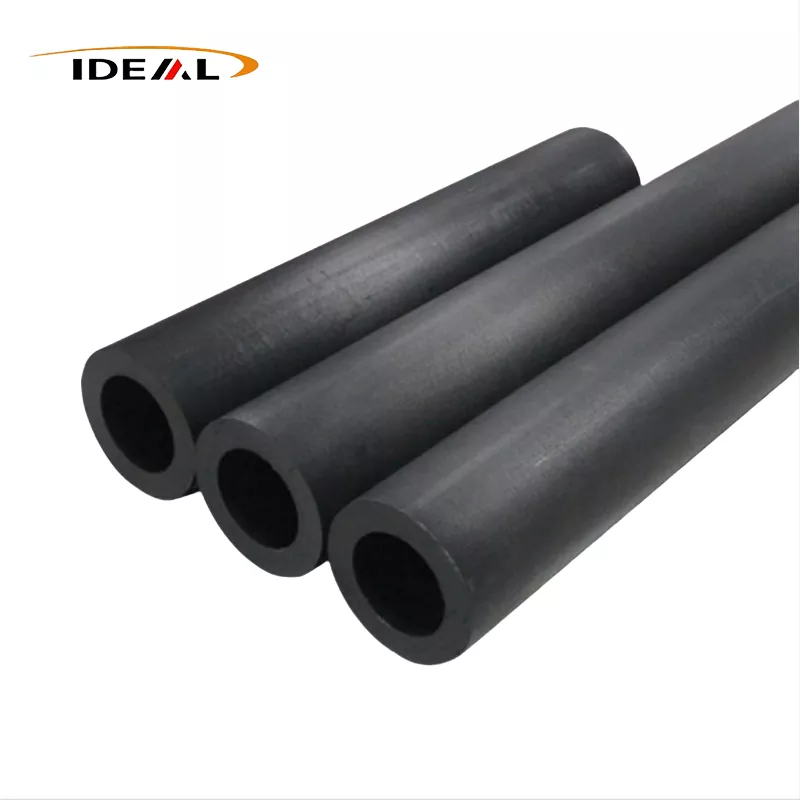

Εφαρμογές για συστήματα υψηλών θερμοκρασιών, φθοράς, χημικών και στατικού ελέγχου
Οι σωλήνες PEEK από ανθρακονήματα είναι ένας ισχυρός υποψήφιος για βιομηχανικά συστήματα που συνδυάζουν τη θερμότητα με τη μηχανική ζήτηση. Οι τυπικοί τομείς αξιολόγησης περιλαμβάνουν:
- Μέρη που φέρουν φορτίο ή μετάδοση:Οι ίνες άνθρακα μπορούν να αυξήσουν την ακαμψία και να μειώσουν την παραμόρφωση σε σύγκριση με το συνηθισμένο καθαρό PEEK.
- Συγκροτήματα εστιασμένα στη φθορά:το σύνθετο υλικό είναι κατάλληλο για εφαρμογές που περιλαμβάνουν τριβή και φθορά, αλλά το υλικό ζευγαρώματος και το καθήκον πίεσης-ταχύτητας εξακολουθούν να χρειάζονται αναθεώρηση.
- Σωλήνες υψηλής θερμοκρασίας:η αναφερόμενη τιμή συνεχούς χρήσης 260°C και η HDT πάνω από 315°C παρέχουν ένα σημείο εκκίνησης για θερμικό έλεγχο και όχι ένα πλήρες όριο σχεδιασμού.
- Συστατικά χημικής διεργασίας:αξιολογήστε το συγκεκριμένο μέσο, τη συγκέντρωση, τη θερμοκρασία και τη διάρκεια έκθεσης αντί να βασίζεστε στη λέξη «ανθεκτικό στα χημικά».
- Εξοπλισμός ευαίσθητος στα στατικά:Η δηλωθείσα ειδική αντίσταση χαμηλού όγκου μπορεί να είναι σχετική όταν έχει σημασία η διάχυση φορτίου. επιβεβαιώστε τις απαιτήσεις γείωσης και ηλεκτρικής δοκιμής για το έτοιμο μέρος.
Οι ίνες άνθρακα συγκρίνονται επίσης συχνά με τις ίνες γυαλιού. Η καλύτερη επιλογή εξαρτάται από τις ιδιότητες στόχου: το PEEK γεμάτο άνθρακα επιλέγεται γενικά όταν η ακαμψία, το βάρος, η συμπεριφορά φθοράς ή η ηλεκτρική διάχυση είναι πιο σημαντικά, ενώ η τελική απόφαση απαιτεί συγκρίσιμα δεδομένα ποιότητας και όχι μόνο ονόματα πλήρωσης.
Ζητήστε μια επαληθευμένη προσφορά από ανθρακονήματα PEEK Tube από την Ideal Plastic
Στείλτε στην Ideal Plastic το σχέδιο ή μια σαφή προδιαγραφή για εσάςΣωλήνες PEEK ενισχυμένοι με ανθρακονήματα. Συμπεριλάβετε τη θερμοκρασία εφαρμογής, το φορτίο, τις συνθήκες τριβής ή φθοράς, χημικά μέσα, απαίτηση στατικού ελέγχου, OD, ID, μήκος, ανοχή, ποσότητα και στόχο παράδοσης.
Ζητήστε από την προσφορά για να προσδιορίσετε το ποσοστό ανθρακονημάτων, την κατασκευή LCF ή SCF, τις ισχύουσες ανοχές διαστάσεων, τα έγγραφα επιθεώρησης, τη διαθεσιμότητα δειγμάτων και εάν το εξάρτημα παρέχεται ως σωλήνας ή έχει τελειώσει με μηχανική κατεργασία. Η Ideal Plastic προμηθεύει ημικατεργασμένα και κατεργασμένα προφίλ PEEK από την Guangzhou της Κίνας, συμπεριλαμβανομένων σωλήνων και προσαρμοσμένων εξαρτημάτων, με τυπικούς ή προσαρμοσμένους χρόνους παράδοσης για διεθνείς πελάτες.
Για μια πρώτη αναθεώρηση, χρησιμοποιήστε τοΠροσαρμοσμένη σελίδα προσφοράς σωλήνων PEEK από ανθρακονήματακαι επισυνάψτε το σχέδιο. Μια επαληθευμένη αναθεώρηση βαθμού και διαστάσεων συνήθως εξοικονομεί περισσότερο χρόνο από την επιλογή ενός ονομαστικού σωλήνα CF30 και τη διόρθωση της προσαρμογής μετά την παραγωγή.
