Οι μηχανικοί που καθορίζουν τη σωλήνωση ενισχυμένης πολυαιθεραιθερκετόνης (PEEK) αντιμετωπίζουν μια άμεση απόφαση: ποιος τύπος ενίσχυσης ινών θα κρατήσει το εξάρτημα ζωντανό στο πεδίο. Το Unfilled PEEK χειρίζεται την υψηλή θερμότητα και τις σκληρές χημικές ουσίες χωρίς κόπο. Αλλά κάτω από υψηλά συνεχή φορτία ή ακραίες θερμοκρασίες, το ακατέργαστο πλαστικό σέρνεται. Προσθέτετε ίνες για να σταματήσετε αυτή τη μετατόπιση διαστάσεων. Η επιλογή περιορίζεται σχεδόν πάντα σε 30% ανθρακονήματα (CF30) ή 30% ίνες γυαλιού (GF30). Η επιλογή λανθασμένου σημαίνει πρόωρη φθορά σε εξαρτήματα που ζευγαρώνουν, απροσδόκητα ηλεκτρικά σορτς ή καταστροφική θερμική υποβάθμιση.
Εσείς διευκρινίζετεΣωλήνας PEEK ενισχυμένος με ανθρακονήματαόταν η εφαρμογή περιλαμβάνει κινούμενα μέρη, τριβή ολίσθησης ή αυστηρή απαίτηση για στατική διάχυση. Οι ίνες άνθρακα λειτουργούν ως μικροσκοπικό ξηρό λιπαντικό. Τραβούν επίσης τη θερμότητα μακριά από την επιφάνεια επαφής, αποτρέποντας την τοπική τήξη ή παραμόρφωση κάτω από βαριά φορτία.
Καθορίστε το PEEK GF30 όταν χρειάζεστε μέγιστη ηλεκτρική και θερμική μόνωση σε μια καθαρά στατική, δομική εφαρμογή. Το γυαλί είναι πολύ λειαντικό. Εάν χρησιμοποιείτε ένα σωλήνα GF30 ως έδρανο ή δακτύλιο έναντι ενός χαλύβδινου άξονα, οι ίνες γυαλιού θα μασήσουν γρήγορα το ζευγάρωμα μετάλλου. Το CF30 εξοικονομεί τον μεταλλικό άξονα ενώ διατηρεί τη δομική ακαμψία του πλαστικού τμήματος.
Ο λόγος που το απλήρωτο PEEK λειτουργεί τόσο καλά οφείλεται στη συγκεκριμένη μοριακή του δομή. Διαθέτει εναλλασσόμενους αρωματικούς δακτυλίους και αιθερικούς δεσμούς. Οι αιθερικοί δεσμοί παρέχουν μοριακή ευελιξία, δίνοντας στο πλαστικό την εγγενή του σκληρότητα και αντοχή στην κρούση. Οι αρωματικοί δακτύλιοι παρέχουν εξαιρετική ακαμψία και θερμική σταθερότητα. Αυτή η ρύθμιση του δίνει μεγάλη αντοχή στη θερμότητα, συν μια ακριβή ισορροπία σκληρότητας και ακαμψίας. Υπό θερμότητα ή πίεση, το PEEK δεν παραμορφώνεται εύκολα και αντέχει καλά σε επαναλαμβανόμενο στρες.
Το PEEK βασίζεται επίσης σε μια εξαιρετικά ημι-κρυσταλλική δομή. Διατηρεί ένα επίπεδο κρυσταλλικότητας περίπου 25% έως 35%, το οποίο το βοηθά να διατηρεί ανέπαφες τις μηχανικές του ιδιότητες ακόμη και όταν οι θερμοκρασίες ανεβαίνουν προς το σημείο τήξης του. Η ακριβής θερμική διαχείριση κατά τη διάρκεια της εξώθησης διασφαλίζει ότι οι αλυσίδες πολυμερούς διπλώνουν σε αυτές τις εξαιρετικά διατεταγμένες κρυσταλλικές δομές. Εάν ένας κατασκευαστής ψύχει τον εξωθημένο σωλήνα πολύ γρήγορα, το πλαστικό παραμένει άμορφο, γίνεται ημιδιαφανές και χάνοντας την χημική του αντοχή και την αντοχή του σε υψηλή θερμοκρασία.
Όταν συνδυάζετε αυτή τη μήτρα με ψιλοκομμένες ίνες άνθρακα ή γυαλιού, διακόπτετε την καθαρή αναδίπλωση των πολυμερών αλυσίδων, αλλά αποκτάτε ένα άκαμπτο εσωτερικό ικρίωμα. Η μήτρα πολυμερούς μεταφέρει την ασκούμενη πίεση απευθείας στις πολύ ισχυρότερες, πιο άκαμπτες ίνες. Αυτό περιορίζει την κίνηση των πολυμερών αλυσίδων, σταματώντας τον ερπυσμό και αυξάνοντας δραματικά την αντοχή σε εφελκυσμό. Μειώνει επίσης τον Συντελεστή Γραμμικής Θερμικής Διαστολής (CLTE) σε επίπεδα που ταιριάζουν στενά με αλουμίνιο ή χάλυβα, επιτρέποντας στους μηχανικούς να σχεδιάζουν σφιχτή ανοχή προσαρμογές από μέταλλο σε πλαστικό που δεν χαλαρώνουν όταν θερμαίνεται το συγκρότημα.
Η προσθήκη ανθρακονημάτων δεν είναι γραμμική αναβάθμιση. Υπάρχει μια απότομη ποινή στην κατασκευαστικότητα. Καθώς η περιεκτικότητα σε ίνες αυξάνεται, το ιξώδες του τήγματος των πλαστικών αιχμών. Σε έναν εξωθημένο σωλήνα, αυτές οι ίνες τείνουν να ευθυγραμμίζονται προς την κατεύθυνση της ροής, που σημαίνει ότι ο σωλήνας αναπτύσσει απίστευτη αντοχή σε εφελκυσμό κατά μήκος του, με ελαφρώς χαμηλότερη αντοχή κατά μήκος του άξονα του στεφάνου.
Ένα γέμισμα 10% άνθρακα παρέχει ένα μέτριο χτύπημα στην ακαμψία, διατηρώντας παράλληλα τον δείκτη ροής τήγματος αρκετά υψηλό για περίπλοκες εξωθήσεις με λεπτά τοιχώματα. Παραμένει σχετικά εύκολο στη μηχανή και αντιστέκεται στο εύθραυστο σπάσιμο.
Η αναβάθμιση έως και 30% ινών άνθρακα αντιπροσωπεύει το βιομηχανικό πρότυπο. Εξισορροπεί τα τεράστια κέρδη εφελκυστικής αντοχής με αποδεκτή μηχανική ικανότητα. Αυτή η αναλογία παρέχει τη δομική ακεραιότητα που απαιτείται για εφαρμογές υψηλής πίεσης χωρίς να θυσιάζεται εντελώς η φυσική σκληρότητα του πλαστικού.
Με πλήρωση άνθρακα 40%, επιτυγχάνετε μέγιστη ακαμψία. Η αντιστάθμιση είναι το ακραίο ιξώδες κατά την κατασκευή. Η εξώθηση ή η χύτευση με έγχυση σωλήνων 40% CF απαιτεί ακριβή έλεγχο θερμοκρασίας για την αποφυγή κενών. Το υλικό που προκύπτει είναι πολύ εύθραυστο. Η κατεργασία 40% CF PEEK απαιτεί εργαλεία πολυκρυσταλλικού διαμαντιού (PCD), καθώς οι τυπικοί μύλοι καρβιδίου θα χάσουν την αιχμή τους σε λίγα λεπτά όταν κόβουν αυτόν τον όγκο λειαντικού άνθρακα.
Το μη συμπληρωμένο PEEK έχει θερμοκρασία παραμόρφωσης θερμότητας (HDT) περίπου 152°C. Προσθέστε 30% ανθρακονήματα ή ίνες γυαλιού και το HDT θα φτάσει στους 315°C. Και τα δύο γεμισμένα υλικά χειρίζονται με ευκολία την υπερβολική θερμότητα του περιβάλλοντος.
Η απόκλιση έγκειται στις ηλεκτρικές οδούς. Το PEEK είναι φυσικά ένας πολύ αποτελεσματικός μονωτήρας. Η προσθήκη ινών γυαλιού διατηρείται έτσι, διατηρώντας υψηλή αντίσταση όγκου. Η προσθήκη ανθρακονημάτων μειώνει δραστικά την αντίσταση όγκου. Το CF30 είναι εγγενώς αντιστατικό. Ρυθμίζοντας τη μήτρα άνθρακα, οι κατασκευαστές μπορούν να παράγουν έναν αντιστατικό κύλινδρο PEEK ή έναν πλήρως αγώγιμο σωλήνα PEEK. Εάν η γραμμή καυσίμου ή το αεροδιαστημικό σας εξάρτημα πρέπει να γειώσει με ασφάλεια τη στατική φόρτιση, οι ίνες άνθρακα είναι υποχρεωτικές. Οι ίνες γυαλιού θα εγκλωβίσουν αυτό το φορτίο έως ότου δημιουργήσει αρκετή τάση για τόξο, προκαλώντας δυνητικά μια καταστροφική αστοχία σε πτητικά περιβάλλοντα.
Η τριβολογία -η μελέτη της τριβής και της φθοράς - είναι όπου τα CF30 και GF30 διαχωρίζονται εξ ολοκλήρου με βάση τη φυσική τους αλληλεπίδραση με τις επιφάνειες ζευγαρώματος.
| Παραλλαγή Υλικού | Συντελεστής δυναμικής τριβής (έναντι χάλυβα) | Προφίλ φθοράς της επιφάνειας ζευγαρώματος | Θερμική αγωγιμότητα |
|---|---|---|---|
| Απλήρωτο PEEK | 0,30 - 0,40 | Χαμηλό (Μη λειαντικό) | Χαμηλό (Μονωτικό) |
| PEEK CF30 | 0,15 - 0,20 | Πολύ Χαμηλό (Αυτολιπαινόμενο) | Υψηλό (Διαλύει τη θερμότητα) |
| PEEK GF30 | 0,40 - 0,55 | Υψηλό (Πολύ λειαντικό) | Χαμηλό (Μονωτικό) |
Σε δυναμικά φορτία, η συσσώρευση θερμότητας καταστρέφει τα πλαστικά. Κάθε πολυμερές έχει ένα όριο πίεσης-ταχύτητας (PV). Εάν υπερβεί αυτό το όριο, το πλαστικό δεν μπορεί να αποβάλει θερμότητα τριβής αρκετά γρήγορα, οδηγώντας σε γρήγορη τήξη και αστοχία εξαρτημάτων. Το CF30 υπερέχει στα ρουλεμάν, τις στεγανοποιήσεις και τους δακτυλίους φθοράς επειδή οι ίνες άνθρακα λειτουργούν ως θερμικοί αγωγοί, τραβώντας τη θερμότητα από τη διεπαφή τριβής και διαχέοντάς τη μέσω του σώματος του σωλήνα.
Οι ίνες άνθρακα λειτουργούν επίσης ως στερεό λιπαντικό. Καθώς το PEEK φθείρεται μικροσκοπικά, αφήνει ένα λεπτό τριβολογικό φιλμ άνθρακα στην επιφάνεια ζευγαρώματος, μειώνοντας περαιτέρω τον συντελεστή τριβής με την πάροδο του χρόνου.
Οι ίνες γυαλιού κάνουν ακριβώς το αντίθετο. Είναι θερμομονωτές, που σημαίνει ότι η θερμότητα τριβής παραμένει παγιδευμένη στο σημείο επαφής, μειώνοντας το ενεργό όριο ΦΒ του εξαρτήματος. Ακόμη χειρότερα, οι εκτεθειμένες μικροσκοπικές ίνες γυαλιού λειτουργούν σαν γυαλόχαρτο. Υπό δυναμικό φορτίο, ένας σωλήνας GF30 θα χαράξει επιθετικά και θα φθείρει τον μεταλλικό άξονα στον οποίο κινείται. Χρησιμοποιήστε γυαλί για στατικές δομικές αποστάσεις. Χρησιμοποιήστε άνθρακα για οτιδήποτε κινείται.
Οι μηχανικοί καθορίζουν αυτούς τους σωλήνες με βάση τις περιβαλλοντικές ακραίες συνθήκες που καταστρέφουν τυπικά πλαστικά μηχανικής όπως το Delrin ή το Nylon.
Στις αεροδιαστημικές εφαρμογές, η μείωση βάρους οδηγεί στην επιλογή υλικού. Ένας επεξεργασμένος σωλήνας από ανθρακονήματα αντικαθιστά το αλουμίνιο και το τιτάνιο σε συστήματα καυσίμου, αεροσκάφη drones και δομικές αποστάσεις. Χάνει σημαντικό βάρος ενώ αντιστέκεται σε επιθετικά ρευστά αεροσκαφών, υδραυλικά λιπαντικά και καύσιμα αεριωθουμένων.
Στον ιατρικό τομέα, ένας σωλήνας PEEK για ιατρικά όργανα πρέπει να επιβιώσει σε εκατοντάδες κύκλους σε αυτόκλειστο ατμού υψηλής θερμοκρασίας χωρίς να υποβαθμίζεται, να παραμορφώνεται ή να χάνει τη σταθερότητα των διαστάσεων. Οι παραλλαγές γεμάτες άνθρακα παρέχουν την υψηλή ακαμψία που απαιτείται για χειρουργικούς οδηγούς στόχευσης, ενδοσκοπικές λαβές και εξαρτήματα εξωτερικής στερέωσης.
Οι ενεργειακές και υπεράκτιες εργασίες γεώτρησης βασίζονται σεPEEK με πλήρωση εξωθημένου άνθρακαγια εργαλεία καταγραφής καλωδίων και περιβλήματα αισθητήρων. Το υλικό επιβιώνει από συνεχή έκθεση σε ξινό αέριο (H2S), ακραία υδροστατική πίεση και θερμοκρασίες περιβάλλοντος που υπερβαίνουν τους 200°C βαθιά υπόγεια.
Η εξώθηση γεμάτου PEEK είναι εμφανώς δύσκολη. Οι ίνες μπορούν να συσσωρευτούν κατά τη φάση τήξης, δημιουργώντας ξηρές κηλίδες, ζώνες πλούσιες σε ρητίνη ή κενά κρυμμένα μέσα στο τοίχωμα του σωλήνα. Ένα κενό 1 mm σε ένα τοίχωμα σωλήνα PEEK λειτουργεί ως συμπυκνωτής έντονης πίεσης. Κάτω από κυκλική φόρτιση ή υψηλή υδροστατική πίεση, οι μικρορωγμές διαδίδονται από αυτό το κενό έως ότου το τμήμα διατμηθεί πλήρως. Επειδή το PEEK γεμάτο άνθρακα είναι κατάμαυρο και εντελώς αδιαφανές, δεν μπορείτε να επιθεωρήσετε οπτικά το εσωτερικό για αυτά τα ελαττώματα.
Για να διασφαλιστεί η δομική ακεραιότητα, η παραγωγή κορυφαίας βαθμίδας βασίζεται σεΑνίχνευση ελαττωμάτων που βασίζεται στο AI. Αυτή η διαδικασία συνδυάζει ακουστική σάρωση υπερήχων ή προηγμένη απεικόνιση ακτίνων Χ με αλγόριθμους μηχανικής μάθησης. Προσδιορίζει τα μικροκενά, τη συσσωμάτωση ινών και τις διακυμάνσεις της ομοκεντρικότητας σε πραγματικό χρόνο καθώς ο σωλήνας φεύγει από το καλούπι εξώθησης. Το σύστημα αντιστοιχίζει τις ακουστικές αντανακλάσεις σε μεγέθη φυσικών ελαττωμάτων αμέσως, απορρίπτοντας τα παραβιασμένα τμήματα της σωλήνωσης πριν από την αποστολή τους. Η σύλληψη αυτών των εσωτερικών ελαττωμάτων εγγυάται ότι το τελικό κατεργασμένο τοίχωμα του σωλήνα δεν θα χαλάσει υπό πίεση στο χωράφι.
Ο καθορισμός του σωστού μείγματος πολυμερών είναι άχρηστος εάν η τελική γεωμετρία απαιτεί υπερβολική μετα-επεξεργασία. Το PEEK είναι μια ακριβή πρώτη ύλη. Η αγορά μιας συμπαγούς ράβδου και η επεξεργασία του 80% της σε τσιπ καταστρέφει τον προϋπολογισμό του έργου σας και σπαταλά πολύτιμο χρόνο για τη μηχανή CNC. Η προμήθεια σωλήνων σε σχήμα σχεδόν διχτυού μειώνει δραστικά το κόστος παραγωγής και τα απόβλητα υλικών.

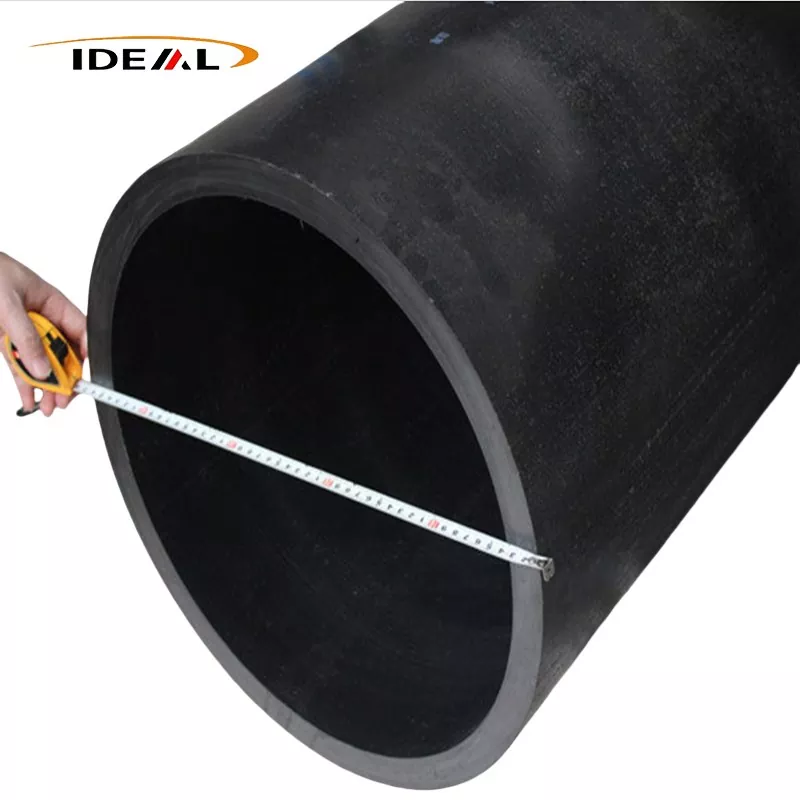

Ως αποκλειστικό εργοστάσιο, η Guangzhou Ideal Plastic λειτουργεί εξειδικευμένες γραμμές εξώθησης, χύτευσης με έγχυση και κατεργασίας CNC ειδικά για πλαστικά μηχανικής υψηλής θερμοκρασίας. ΠαράγουνΣωλήνες PEEK γεμάτοι ίνες άνθρακαμε ποσοστά πλήρωσης άνθρακα που κυμαίνονται από 10% έως 40%. Η εγκατάσταση εξωθεί τεράστια προφίλ, χειρίζεται προσαρμοσμένες διαστάσεις που κυμαίνονται από 15 mm έως 458 mm σε όλες τις προδιαγραφές εσωτερικής και εξωτερικής διαμέτρου.
Όλα τα υλικά υποστηρίζονται από τη διαχείριση ποιότητας ISO9001, παράλληλα με τις πιστοποιήσεις REACH και RoHS. Αυτό διασφαλίζει την πλήρη συμμόρφωση για τις παγκόσμιες αλυσίδες εφοδιασμού αεροδιαστημικής, ιατρικής και κατασκευής ακριβείας. Αντιστοιχίζοντας τη σωστή ταχύτητα πλήρωσης άνθρακα με μια εξώθηση σχεδόν σε σχήμα διχτυού, λαμβάνετε τις ακριβείς μηχανικές ιδιότητες για τις οποίες έχετε σχεδιάσει, παραδοτέες σε μια γεωμετρία που ελαχιστοποιεί τα έξοδα κατεργασίας σας.
