Guangzhou Ιδανική παροχή Μόνιμη ταινία ESD PEEK με ειδική αντίσταση επιφάνειας 106–10⁹ Ω/τετρ. Προσαρμοσμένο πάχος και μέγεθος διαθέσιμο.

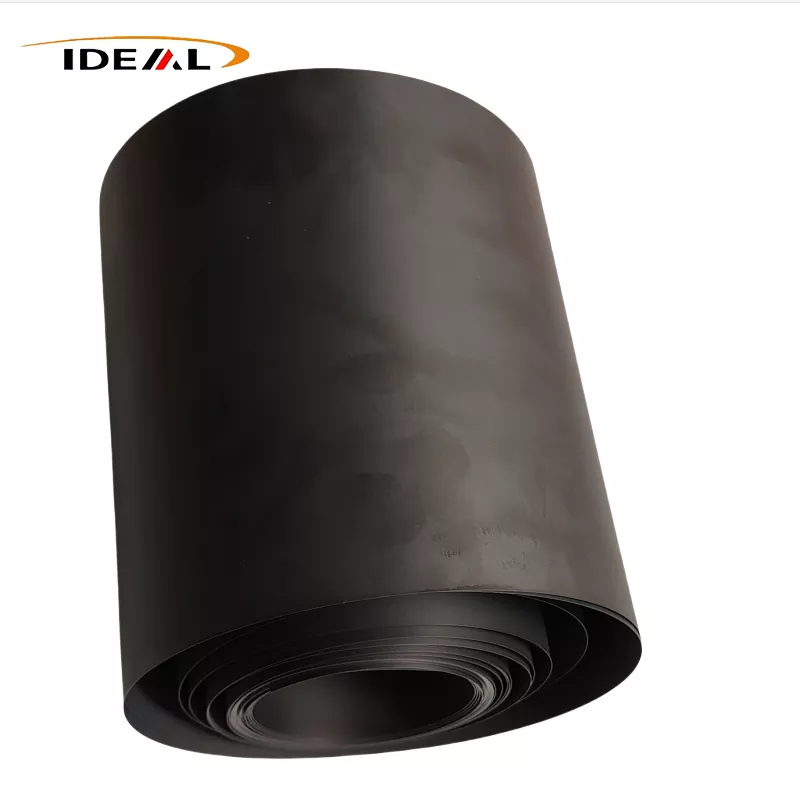

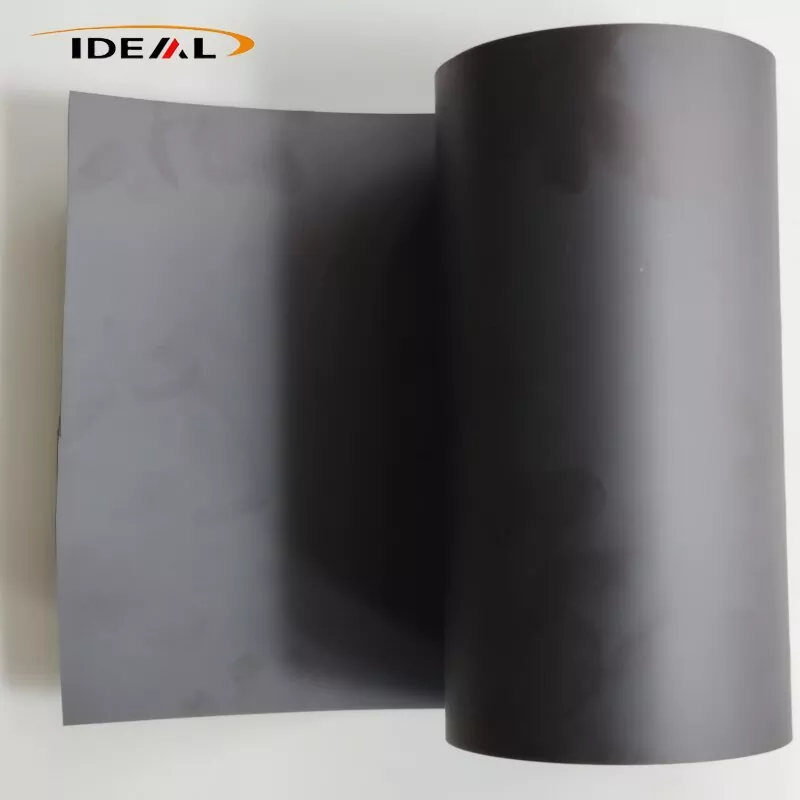

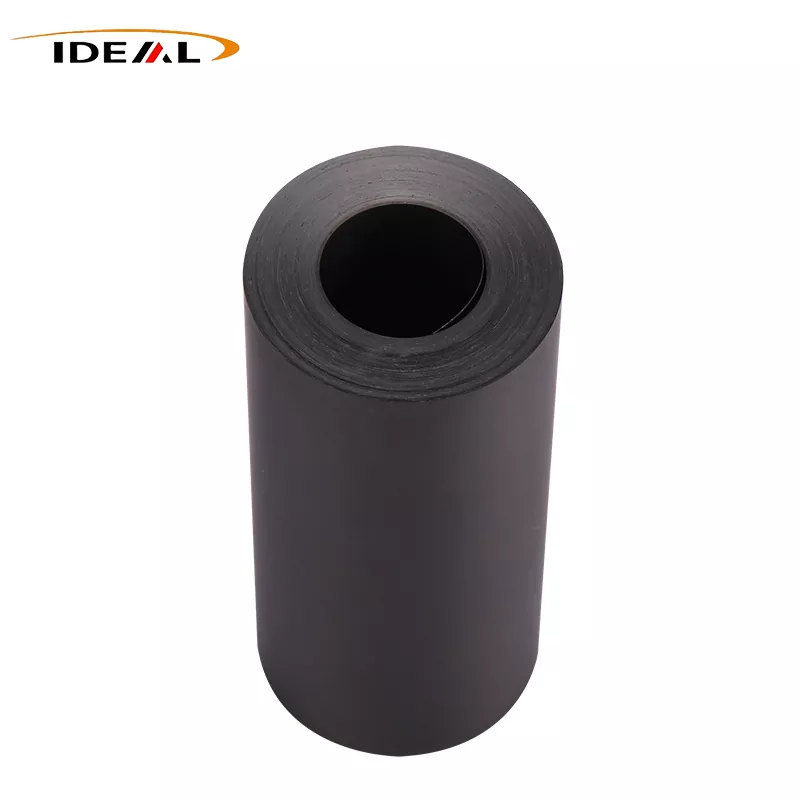

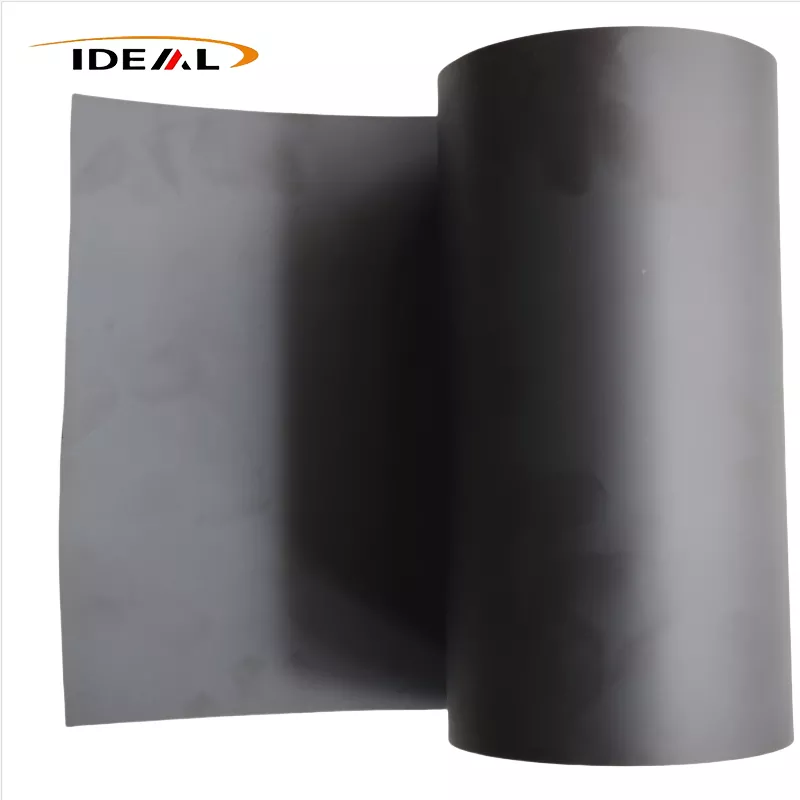

Το φιλμ ESD PEEK γεμίζεται εσωτερικά και τροποποιείται με νανοσωλήνες άνθρακα ή εξαιρετικά λεπτή αιθάλη και κατασκευάζεται μέσω χύτευσης με εξώθηση ή διεργασιών καλαντέρ με καθρέφτη. Ενσωματώνει εξαιρετική απόδοση στατικής διάχυσης, αντοχή σε υψηλές θερμοκρασίες, μηχανική στιβαρότητα, αντίσταση καθαρισμού διαλύτη, επιβράδυνση φλόγας και αντοχή στην ακτινοβολία. Εφαρμόζεται ευρέως στην κατασκευή ημιαγωγών και στις βιομηχανίες νέων ενέργειας.
Η αντιστατική μεμβράνη PEEK διαφέρει θεμελιωδώς από τις συμβατικές πλαστικές μεμβράνες με στατική διασπορά με επιφανειακή επίστρωση. Οι επιφανειακές μεμβράνες είναι χαμηλού κόστους και διαφανείς, ωστόσο η αντιστατική επίστρωσή τους αποκολλάται πάνω από 120°C και αποτυγχάνει εντελώς μετά τον καθαρισμό με διαλύτη. Τέτοιες μεμβράνες είναι κατάλληλες μόνο για βραχυπρόθεσμες εφαρμογές σε χαμηλή θερμοκρασία. Αντίθετα, τα αγώγιμα υλικά πλήρωσης στο φιλμ ESD PEEK είναι ομοιόμορφα διασκορπισμένα μέσα στη μήτρα PEEK, παρέχοντας μόνιμη στατική-διασκορπιστική απόδοση. Δεν παρουσιάζεται αποκόλληση επίστρωσης ή αντιστατική αστοχία κατά τη διάρκεια του γυαλίσματος, του καθαρισμού με διαλύτη ή της μακροχρόνιας συντήρησης σε υψηλή θερμοκρασία.
Η Guangzhou Ideal ειδικεύεται στην έρευνα και παραγωγή ταινιών PEEK από το 2014, συγκεντρώνοντας πάνω από 12 χρόνια επαγγελματικής εμπειρίας στον κλάδο. Η σειρά ταινιών ESD PEEK περιλαμβάνει τύπους ημιαγωγών υψηλής ποιότητας νανοσωλήνων άνθρακα (CNT), γενικές βιομηχανικές ποιότητες γεμάτες με εξαιρετικά λεπτό αγώγιμο μαύρο άνθρακα και κατηγορίες ESD ενισχυμένες με ανθρακονήματα.
1. CNT υψηλής ποιότητας ημιαγωγών
Οι νανοσωλήνες άνθρακα είναι μονοδιάστατα σωληνοειδή νανοανθρακικά υλικά με εξαιρετικά υψηλή αναλογία διαστάσεων. Ένα συνεχές τρισδιάστατο αγώγιμο δίκτυο μπορεί να δημιουργηθεί με εξαιρετικά χαμηλό φορτίο πλήρωσης. Όλοι οι νανοσωλήνες άνθρακα είναι πλήρως ενθυλακωμένοι από τη μήτρα ρητίνης χωρίς να δημιουργούνται ελεύθερα σωματίδια άνθρακα. Αυτός ο βαθμός είναι ιδανικός για διεργασίες ακριβείας ημιαγωγών υψηλής καθαριότητας, συμπεριλαμβανομένου του χειρισμού πλακιδίων, της λειτουργίας του σταθμού ανιχνευτή, των συστημάτων θαλάμου κενού και των οπτικών εφαρμογών.
2. Εξαιρετικά αγώγιμο μαύρο άνθρακα βιομηχανικής ποιότητας
Αποτελούμενο από σφαιρικά σωματίδια άνθρακα που σχηματίζουν αγώγιμα δίκτυα μέσω της επαφής μεταξύ των σωματιδίων, αυτός ο βαθμός διαθέτει σταθερό εύρος επιφανειακής ειδικής αντίστασης 106–109 Ω/sq με ομοιόμορφη κατανομή αντίστασης και ασθενή ανισοτροπία. Απαιτείται σχετικά υψηλή φόρτωση πλήρωσης για την επίτευξη κατάλληλης απόδοσης ESD. Η υπερβολική προσθήκη αιθάλης μειώνει την σκληρότητα του φιλμ και προκαλεί αποβολή άνθρακα λόγω τριβής με κακή καθαριότητα της επιφάνειας. Δεν ισχύει για διεργασίες πλακιδίων ημιαγωγών υψηλών προδιαγραφών και χρησιμοποιείται κυρίως για συνηθισμένα ηλεκτρονικά εξαρτήματα, εξαρτήματα μπαταριών λιθίου, εργαλεία υψηλής θερμοκρασίας και γενικό αντιεκρηκτικό εξοπλισμό για οικονομικά αποδοτική μαζική παραγωγή.
3. Τεμαχισμένος βαθμός ενισχυμένος με ανθρακονήματα
Οι τεμαχισμένες ίνες άνθρακα με βάση το PAN παρέχουν τόσο στατική διάχυση όσο και δομική ενίσχυση, παρέχοντας ενισχυμένη μηχανική αντοχή και αντοχή στην τριβή. Η επιφανειακή του ειδική αντίσταση κυμαίνεται από 104–107 Ω/τετρ. Ο κύριος περιορισμός είναι η αγώγιμη ανισοτροπία που σχηματίζεται κατά τη χύτευση με εξώθηση, με αποτέλεσμα την ελαφρά απόκλιση της ειδικής αντίστασης MD/TD. Αυτή η ευέλικτη κατηγορία ναυαρχίδας χρησιμοποιείται ευρέως για επενδύσεις εξαρτημάτων ημιαγωγών, παρεμβύσματα υψηλής θερμοκρασίας SMT και εργαλεία μπαταρίας λιθίου.
Σημείωση: Δεν έχουν όλα τα φιλμ PEEK γεμάτα άνθρακα με ειδική απόδοση ESD. Το πλούσιο σε άνθρακα CF30 PEEK υψηλής πλήρωσης παρουσιάζει υπερβολική αγωγιμότητα και δεν μπορεί να χρησιμοποιηθεί ως τυπικό φιλμ ESD με στατική διάχυση.
Με πάνω από μια δεκαετία τεχνικής συσσώρευσης, επενδύσεις σε εξοπλισμό παραγωγής υψηλών προδιαγραφών και τυποποιημένα συστήματα ποιοτικού ελέγχου, η Guangzhou Ideal έχει λύσει κρίσιμα σημεία πόνου ποιότητας στην κατασκευή ταινιών ESD PEEK.
1. Ο προσαρμοσμένος εξοπλισμός διέλασης με δύο βίδες με βελτιστοποιημένες διαμορφώσεις βιδών εξισορροπεί την ομοιόμορφη διασπορά του πληρωτικού υλικού και την ανέπαφη δομή των ινών, εξαλείφοντας τη μετατόπιση της ειδικής αντίστασης σε υψηλή θερμοκρασία και εξασφαλίζοντας σταθερή ειδική αντίσταση επιφάνειας μετά από επαναλαμβανόμενους θερμικούς κύκλους.
2. Μειώνοντας την τάση έλξης και την αναλογία έλξης και υιοθετώντας την επεξεργασία ανόπτησης κλίσης, μετριάζουμε αποτελεσματικά την αγώγιμη ανισοτροπία και την απόκλιση κατευθυντικής ειδικής αντίστασης.
3. Η ανόπτηση βαθμίδωσης ακριβείας με αυστηρά ελεγχόμενη αύξηση της θερμοκρασίας και ρυθμούς ψύξης απελευθερώνει την υπολειπόμενη εσωτερική πίεση, μειώνοντας σημαντικά τη στρέβλωση και το κατσάρωμα μετά το σχίσιμο και την κοπή.
4. Η τροποποιημένη κοκκοποίηση ολοκληρώνεται σε περιβάλλον χωρίς σκόνη για την προστασία της διεπιφανειακής σύνδεσης ίνας-μήτρας. Αυτό επιλύει τη διεπιφανειακή αποδέσμευση και την αποβολή άνθρακα που προκαλείται από την τριβή, αποτρέποντας τη μόλυνση από μικροσωματίδια και το ξύσιμο της γκοφρέτας.
Η μεμβράνη ESD PEEK ποιότητας ημιαγωγού παρέχει σταθερή αντίσταση 106–109 Ω/sq για ομοιόμορφη στατική εκφόρτιση, αποτρέποντας τη διάσπαση υψηλής τάσης των πλακιδίων και των τσιπ IC. Οι ημιμονωτικές ποιότητες (1010–101² Ω/sq) εξισορροπούν τη μόνωση και τη στατική καταστολή με ελάχιστη μετατόπιση υψηλής θερμοκρασίας. Το φιλμ υποστηρίζει συνεχή λειτουργία στους 260°C με ελεγχόμενη διακύμανση της ειδικής αντίστασης εντός 5%, εξαλείφοντας τη στατική συσσώρευση σε περιβάλλοντα κενού.
Το φιλμ ESD PEEK προσφέρει εύρος θερμοκρασίας συνεχούς λειτουργίας από -200°C έως 260°C και βραχυπρόθεσμη αντοχή στη θερμότητα έως 340°C. Παραμένει ανθεκτικό στις ρωγμές σε χαμηλές θερμοκρασίες και αντιστέκεται στη μαλάκυνση, τη θερμική ροή, την παραμόρφωση και τη στρέβλωση σε υψηλές θερμοκρασίες, διατηρώντας σταθερή απόδοση διαστάσεων υπό εναλλασσόμενο θερμικό κύκλο.
Το φιλμ έχει υψηλή αντοχή σε εφελκυσμό και σχίσιμο. Οι εξαιρετικά λεπτές προδιαγραφές αντιστέκονται σε θραύση και επαναλαμβανόμενες ρωγμές κάμψης. Με αυτολιπαινόμενες ιδιότητες, χαμηλό συντελεστή τριβής και χαμηλό ρυθμό φθοράς, παρέχει εξαιρετική μακροπρόθεσμη δομική σταθερότητα. Η χαμηλή παραμόρφωση ερπυσμού διασφαλίζει ότι δεν υπάρχει δομική κατάρρευση των παρεμβυσμάτων και των μεμβρανών επένδυσης υπό παρατεταμένη πίεση υψηλής θερμοκρασίας.
Το αντιστατικό φιλμ PEEK αντέχει στα περισσότερα ισχυρά οξέα, αλκάλια, κετόνες, εστέρες, αλκοόλες και βιομηχανικούς καθαριστικούς διαλύτες, με μόνο πυκνό θειικό οξύ ικανό να διαλύει το υπόστρωμα PEEK. Διαθέτοντας εξαιρετικά χαμηλή ιοντική έκπλυση και ελάχιστη απόρριψη σωματιδίων, η μεμβράνη πληροί τα πρότυπα εργαστηρίου εξαιρετικά καθαρής κατηγορίας 1 και 10 και αποφεύγει τη μόλυνση από γκοφρέτες και οπτικούς φακούς.
1. Κατασκευή γκοφρέτας ημιαγωγών
Ως υλικό πυρήνα για διεργασίες ακριβείας ημιαγωγών, η μόνιμη στατική διασπορά του φιλμ ESD PEEK, η σταθερότητα σε υψηλή θερμοκρασία, οι ιδιότητες χαμηλής απαέρωσης και μηδενικής αποβολής σκόνης το καθιστούν ιδανικό για επενδύσεις τσοκ κενού γκοφρέτας, θερμομονωτικά παρεμβύσματα ESD σταθμού ανιχνευτή και μεμβράνες απομόνωσης φορέα γκοφρέτας.
2. Ηλεκτρονικά ακριβείας, PCB και εξαρτήματα δοκιμών
Η εξαιρετική του αντοχή σε υψηλές θερμοκρασίες επιτρέπει την παραγωγή μονωτικών μεμβρανών ESD για εξαρτήματα λειτουργικής δοκιμής υψηλής θερμοκρασίας, προστατευτικά φιλμ υψηλής θερμοκρασίας FPC, φλάντζες θερμικών εργαλείων SMT και ηλεκτρονικά εξαρτήματα μόνωσης καλουπιού.
3. Μπαταρία λιθίου και βιομηχανία νέας ενέργειας
Οι μονωτικές μεμβράνες ESD αποτρέπουν βραχυκυκλώματα και κινδύνους πυρκαγιάς που προκαλούνται από ηλεκτρισμό τριβής των φύλλων ηλεκτροδίων. Επιβραδυντικά φλόγας, ανθεκτικά στις υψηλές θερμοκρασίες και αντιστατικές μεμβράνες επένδυσης εφαρμόζονται σε αντιεκρηκτικό εξοπλισμό μπαταρίας για τη βελτίωση της συνολικής λειτουργικής ασφάλειας.
Αιτία: Απουσία ανόπτησης με κλίση αφήνει κλειδωμένη υπολειπόμενη τάση μέσα στο αντιστατικό φιλμ PEEK. Η επεξεργασία σε υψηλή θερμοκρασία απελευθερώνει την υπολειπόμενη τάση και χαλαρώνει τις πολυμερείς αλυσίδες, προκαλώντας ολίσθηση και ανακατασκευή του εσωτερικού αγώγιμου δικτύου. Αυτό έχει ως αποτέλεσμα την τυχαία απόκλιση της ειδικής αντίστασης, με τις τοπικές περιοχές να γίνονται μονωτικές ή υπερβολικά αγώγιμες.
Βασική αιτία: Κακή διεπιφανειακή σύνδεση ίνας-μήτρας, αντί για εγγενή ευθραυστότητα των ινών άνθρακα.
Α. Η υπερβολική διάτμηση της βίδας κατά τη διάρκεια της κοκκοποίησης συνθλίβει υπερβολικά τις ίνες άνθρακα και καταστρέφει το στρώμα ενθυλάκωσης της ρητίνης.
Β. Ο υπολειπόμενος εμπορικός παράγοντας κολλαρίσματος σε ακατέργαστες ίνες άνθρακα προκαλεί αποκόλληση της επιφάνειας μετά από έκθεση σε υψηλή θερμοκρασία.
Λύση: Αφαιρέστε το υπολειπόμενο μέγεθος ινών και εφαρμόστε τροποποιημένους παράγοντες κολλαρίσματος ειδικά για PEEK για να ενισχύσετε τη διεπιφανειακή σύνδεση ίνας-μήτρας και να καταστείλετε το θρυμματισμό σωματιδίων που προκαλείται από την τριβή.
Αιτία: Η συσσωμάτωση ανθρακονημάτων κατά τη διάρκεια της κοκκοποίησης σχηματίζει επιφανειακά κοιλώματα ινών μετά τη χύτευση. Οι επικαλυπτόμενες ίνες στα σημεία συσσωμάτωσης δημιουργούν εντοπισμένες μικροπεριοχές υψηλής αγωγιμότητας με δραστικά χαμηλή ειδική αντίσταση, φέρνοντας κινδύνους τοπικής ηλεκτρικής ανάφλεξης.
Μέθοδος ελέγχου: Βελτιστοποιήστε τις παραμέτρους κοκκοποίησης για να εξισορροπήσετε τη διασπορά του πληρωτικού και τη διατήρηση του μήκους των ινών. Εφαρμόστε επιθεώρηση εγκάρσιας ειδικής αντίστασης πολλαπλών σημείων σε όλο το πλάτος του φιλμ, αντί να δοκιμάζετε μόνο τα τμήματα της κεφαλής και της ουράς του κυλίνδρου.
1. Ακατάλληλη καμπύλη θερμοκρασίας ανόπτησης.
2. Η υπερβολική τάση περιέλιξης προκαλεί υπολειπόμενη τάση αποθήκευσης. Αν και είναι επίπεδο κατά την επιθεώρηση του εργοστασίου, η μεμβράνη σταδιακά στρεβλώνεται καθώς η εσωτερική πίεση απελευθερώνεται κατά την αποθήκευση.
Λύση: Υιοθετήστε προσαρμοσμένες παραμέτρους περιέλιξης χαμηλής τάσης για μεμβράνες λεπτού μετρητή. Οι τυπικές παράμετροι για φιλμ 0,3–0,5 mm δεν ισχύουν.
1. Υιοθετούμε αντιστατικές πρώτες ύλες PEEK υψηλής καθαρότητας διεθνούς προέλευσης και τις συνδυάζουμε με την ώριμη ιδιόκτητη τεχνολογία κατασκευής. Το φιλμ ESD PEEK αποφεύγει τοπικά ελαττώματα που προκαλούνται από τη συσσωμάτωση σωματιδίων άνθρακα, συμπεριλαμβανομένων των τοπικών ζωνών χαμηλής αντίστασης και των μονωτικών νεκρών σημείων. Η κακή διασπορά του πληρωτικού υλικού προκαλεί εύκολα τοπικές ηλεκτροστατικές βλάβες και βραχυκυκλώματα στους σταθμούς εργασίας πελατών, με αποτέλεσμα τη διάλυση παρτίδων και σημαντικές οικονομικές απώλειες.
2. Οι μεμβράνες ESD PEEK μας διαθέτουν υψηλή ακρίβεια διαστάσεων και εξαιρετικά χαμηλή εσωτερική καταπόνηση, αντιστέκονται στη στρέβλωση και τη συρρίκνωση κατά την ανακύκλωση σε υψηλή θερμοκρασία. Με ομοιόμορφη στατική διασπορά και μηδενική περίθλαση σωματιδίων, το υλικό αποτρέπει την αποκόλληση μαύρων μικροσωματιδίων σε περιβάλλοντα κενού υψηλής θερμοκρασίας, αποφεύγοντας αποτελεσματικά τη μόλυνση του πλακιδίου και των οπτικών φακών και τους κινδύνους μείωσης της απόδοσης.
3. Η διαφορά αντίστασης μεταξύ της κατεύθυνσης της μηχανής και της εγκάρσιας κατεύθυνσης στο ίδιο ρολό φιλμ είναι ελάχιστη. Η συνολική απόκλιση της ειδικής αντίστασης σε ένα μόνο ρολό και μεταξύ διαφορετικών παρτίδων ελέγχεται αυστηρά εντός μιας τάξης μεγέθους.
4. Παρέχουμε προσαρμοσμένους βαθμούς ειδικής αντίστασης, πάχη φιλμ και μεγέθη σχισμής για πελάτες παγκόσμιων ημιαγωγών, ηλεκτρονικών ακριβείας και αεροδιαστημικής. Οι πελάτες μπορούν να υποβάλουν σχέδια προϊόντων, παραμέτρους θερμοκρασίας λειτουργίας και απαιτήσεις ειδικής αντίστασης επιφάνειας. Η ομάδα μηχανικών μας θα παραδώσει μια πλήρη αναφορά απόδοσης υλικού και προσφορά απευθείας από το εργοστάσιο εντός 24 ωρών.
Α1. Το καθαρό μη γεμισμένο PEEK προσφέρει εξαιρετική απόδοση μόνωσης με ειδική αντίσταση επιφάνειας έως 1014 Ω/τετρ. Συσσωρεύει εύκολα στατικό φορτίο, το οποίο μπορεί να βλάψει εξαρτήματα εξαιρετικής ακρίβειας, όπως γκοφρέτες και τσιπ IC. Το φιλμ PEEK τροποποιημένο με ESD διαχέει αποτελεσματικά τον στατικό ηλεκτρισμό διατηρώντας ταυτόχρονα όλες τις ανώτερες μηχανικές, θερμικές και χημικές ιδιότητες της καθαρής ρητίνης PEEK.
Α2. Όχι. Η απόρριψη σωματιδίων προέρχεται από ασθενή σύνδεση στη διεπιφάνεια ινών άνθρακα και μήτρας ρητίνης, η οποία σχηματίζεται κατά την ανάντη σύνθεση και κοκκοποίηση. Η επακόλουθη στίλβωση και καθαρισμός μπορεί να αφαιρέσει μόνο την επιπλέουσα σκόνη άνθρακα της επιφάνειας, αλλά δεν μπορεί να επιδιορθώσει εσωτερικά ελαττώματα της διεπαφής. Η τριβή θα εξακολουθεί να προκαλεί αποβολή σωματιδίων μετά από μακροχρόνια χρήση.
Α3. Το ESD PEEK υψηλής ποιότητας γεμάτο με ανθρακονήματα σχηματίζει ένα σταθερό εσωτερικό αγώγιμο δίκτυο χωρίς γήρανση ή φθορά απόδοσης. Σε αντίθεση με τις επιφανειακά επικαλυμμένες αντιστατικές μεμβράνες, οι στατικές ιδιότητές τους είναι μόνιμες. Ωστόσο, εάν η διεπαφή ίνας-μήτρας είναι κατεστραμμένη, η συνεχής συσσώρευση υπολειμμάτων που προκαλείται από την τριβή θα αλλάξει την τοπική απόδοση ESD.
Α4. Το ESD PEEK γεμάτο με ανθρακονήματα παρουσιάζει εγγενή αγώγιμη ανισοτροπία που προκαλείται από τον προσανατολισμό της ροής των ινών κατά την εξώθηση. Η δοκιμή μόνο μιας κατεύθυνσης δεν μπορεί να εντοπίσει μη φυσιολογική εσωτερική απόδοση. Η επιθεώρηση τελικού προϊόντος πρέπει να περιλαμβάνει δοκιμές αντίστασης τόσο για την κατεύθυνση της μηχανής (MD) όσο και για την εγκάρσια κατεύθυνση (TD) για τον έλεγχο της ανισοτροπίας και την αποφυγή ασυνεπειών ποιότητας παρτίδας για τους πελάτες.
Α5. Κατά τη χύτευση με χύτευση, οι ίνες άνθρακα ευθυγραμμίζονται κατά μήκος της κατεύθυνσης ροής του υλικού, δημιουργώντας φυσική αγώγιμη ανισοτροπία. Η βιομηχανική ανοχή επιτρέπει μια διαφορά ειδικής αντίστασης έως και μίας τάξης μεγέθους μεταξύ ροής και εγκάρσιων κατευθύνσεων. Μια απόκλιση που υπερβαίνει τις δύο τάξεις μεγέθους θεωρείται ως ακατάλληλη. Επομένως, και οι δύο κατευθυντικές αντιστάσεις πρέπει να ελέγχονται κατά την εισερχόμενη επιθεώρηση.
Α6. Σύμφωνα με τα βιομηχανικά πρότυπα, το υλικό PEEK με πάχος ≤ 0,5 mm ορίζεται ως φιλμ ESD PEEK, το οποίο γενικά παράγεται και παρέχεται σε μορφή συνεχούς ρολού. Το υλικό με πάχος ＞ 0,5 mm ταξινομείται ως φύλλο ESD PEEK, που κατασκευάζεται μέσω χύτευσης συμπαγούς πλάκας. Οι δύο κατηγορίες υιοθετούν διαφορετικές διαδικασίες διαμόρφωσης και παραγωγής.
