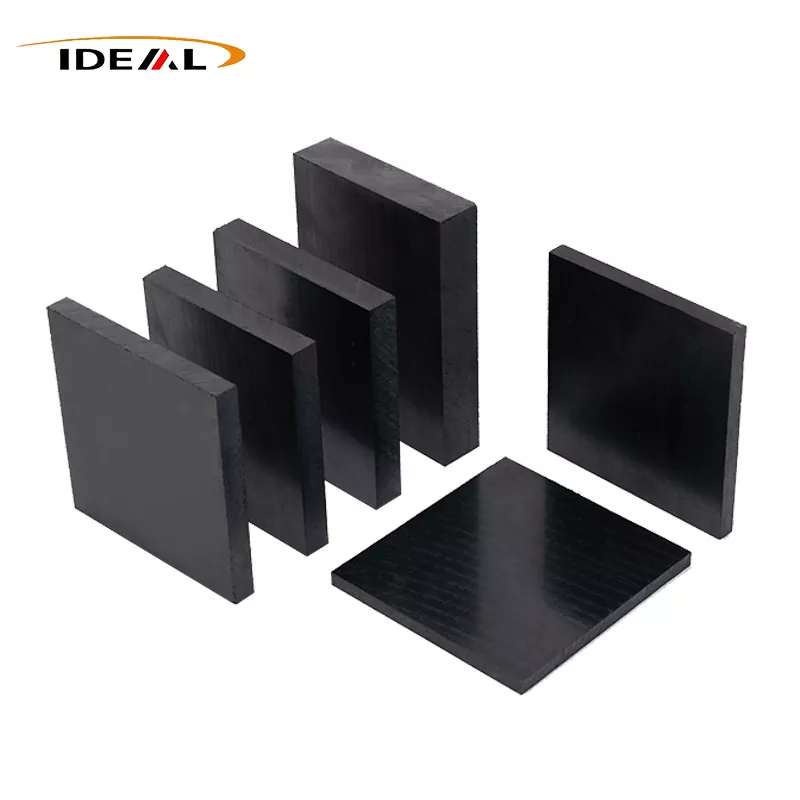

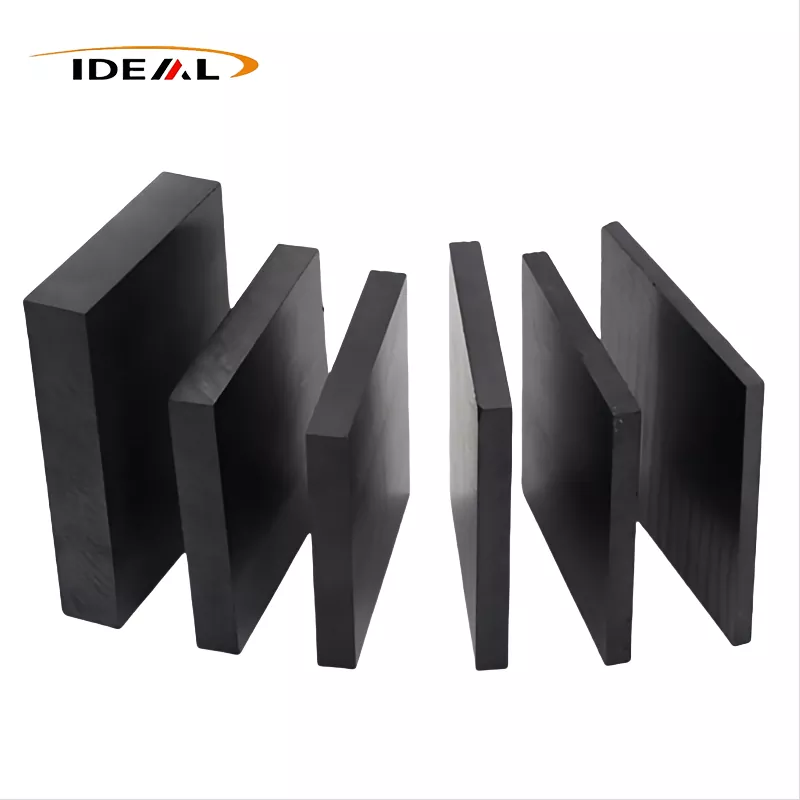

Πλάκες PEEK ενισχυμένες με ίνες άνθρακα

Ως πρωτοπόρος στον κλάδοΠλάκες PEEK ενισχυμένες με ίνες άνθρακακατασκευαστής, η Ideal Plastic παρέχει μαύρα δομικά φύλλα υψηλής ποιότητας που έχουν σχεδιαστεί για να επιβιώνουν σε περιβάλλοντα που καταστρέφουν τυπικά πολυμερή. Ενσωματώνουμε ίνες άνθρακα υψηλής καθαρότητας με ακατέργαστη ρητίνη PEEK κάτω από αυστηρά ελεγχόμενες θερμικές παραμέτρους, επιτυγχάνοντας σημαντική ώθηση στη συνεχή θερμική σταθερότητα και δραστική μείωση της ισότροπης συρρίκνωσης της μούχλας. Από τυπικά φύλλα αποθέματος έως προσαρμοσμένες διαστάσεις, η παραγωγή μας υποστηρίζεται από τα πρότυπα ISO 9001:2008, διασφαλίζοντας την πλήρη συμμόρφωση με τα περιβαλλοντικά κριτήρια REACH, RoHS και EN71.

Σκληρότητα αντικατάστασης μετάλλων: Γεφύρωση του χάσματος μεταξύ πολυμερών και κραμάτων

Όταν κατασκευάζονται δομικά εξαρτήματα για εφαρμογές υψηλής καταπόνησης, η μείωση βάρους συχνά έρχεται σε σύγκρουση με την ανάγκη για υψηλή ακαμψία. Τα κανονικά φύλλα PEEK μπορούν να λυγίσουν κάτω από έντονα φορτία, αλλά τα εξειδικευμένα σύνθετα φύλλα μας επιλύουν αυτόν τον περιορισμό.

• Έκταση αντοχής σε εφελκυσμό:Η προσθήκη ανθρακονημάτων στη μήτρα αυξάνει την αντοχή σε εφελκυσμό σε ένα εύρος από 150 έως 200 MPa, πλησιάζοντας πολύ τη μηχανική απόδοση των δομικών κραμάτων αλουμινίου.

• Ενίσχυση ελαστικού συντελεστή:Η δομική ακαμψία ενισχύεται δραματικά, οδηγώντας το μέτρο ελαστικότητας από τα καθαρά 3,8 GPa της PEEK σε 8 έως 12 GPa. Αυτή η αντίσταση στην κάμψη και τη στρέβλωση υπό συνεχές φορτίο καθιστά αυτά τα φύλλα εξαιρετική επιλογή για δομικές αεροδιαστημικές και βιομηχανικές πλάκες στήριξης.

Διατήρηση μηχανικής ακεραιότητας κάτω από πυροθερμική καταπόνηση υψηλού φορτίου

Κάτω από μηχανικά φορτία υψηλής θερμοκρασίας, τα τυπικά πολυμερή υποφέρουν από ταχεία μαλάκυνση, ερπυσμό και χαλάρωση. Αυτές οι ενισχυμένες πλάκες PEEK αποτρέπουν τέτοιες αστοχίες μέσω της εσωτερικής δομής ασφάλισης ινών.

Μηχανισμός θερμικής συγκράτησης:Οι ίνες άνθρακα υψηλού μέτρου σχηματίζουν ένα άκαμπτο, διασυνδεδεμένο δίκτυο ενίσχυσης μέσα στην άμορφη και ημι-κρυσταλλική μήτρα PEEK. Αυτό το δίκτυο περιορίζει φυσικά την κινητικότητα των πολυμερών μοριακών αλυσίδων καθώς η θερμοκρασία ανεβαίνει προς το σημείο μετάβασης γυαλιού.

Ενώ το μη γεμισμένο PEEK εμφανίζει θερμοκρασία εκτροπής θερμότητας (HDT κάτω από 1,82 MPa) περίπου 160°C, η ενσωμάτωση πάνω από 20% ινών άνθρακα ωθεί αυτό το όριο κοντά στο σημείο τήξης των 343°C. Συγκεκριμένα, ένας βαθμός πλήρωσης με 30% ανθρακονήματα επιτυγχάνει συνήθως HDT που υπερβαίνει τους 315°C, διατηρώντας τη φέρουσα ικανότητα του χωρίς να γέρνει, να μαλακώνει ή να έρπει.

Τεχνικά Στοιχεία:

Προηγμένη σταθερότητα διαστάσεων και περιβαλλοντική θωράκιση

Για εφαρμογές υψηλής ακρίβειας, όπως η επεξεργασία ημιαγωγών και τα ιατρικά όργανα, η απορρόφηση υγρασίας και η θερμική διαστολή μπορούν να καταστρέψουν προσαρμογές στενής ανοχής.

Σχεδόν μηδενική υδρόλυση

Το σύνθετο υλικό παρουσιάζει εξαιρετικά χαμηλή απορρόφηση υγρασίας, διατηρώντας το σχήμα του κλειδωμένο ακόμα και όταν εκτίθεται συνεχώς σε υγρό περιβάλλον ή σε κύκλους αποστείρωσης με ατμό.

Εξαιρετικά χαμηλή επέκταση

Ο γραμμικός συντελεστής θερμικής διαστολής περιορίζεται σε 3,1 × 10-6/K έως 6,8 × 10-6/K, που ταιριάζει με τη θερμική κίνηση πολλών μεταλλικών κραμάτων.

Σταθερότητα ακτινοβολίας και υπεριώδους ακτινοβολίας

Η ενίσχυση από ανθρακονήματα δρα ως φυσική ασπίδα έναντι της υποβάθμισης της υπεριώδους ακτινοβολίας και της υψηλής δόσης ιονίζουσας ακτινοβολίας (όπως η αποστείρωση με ακτίνες γάμμα), αποτρέποντας την ευθραυστότητα των πολυμερών και τη μικρορωγμάτωση της επιφάνειας για χρόνια συνεχούς έκθεσης.

Υψηλή σκληρότητα και τριβολογική αντίσταση στη φθορά κάτω από λειαντικά φορτία

Σε ολισθαίνουσες εφαρμογές ξηρής λειτουργίας, η επαφή με σωματίδια ή ζευγαρωμένες επιφάνειες μπορεί να προκαλέσει γρήγορη φθορά της κόλλας και πρόωρη αστοχία σε μαλακότερα πολυμερή.

Οι πλάκες PEEK ενισχυμένες με ανθρακονήματα διαθέτουν υψηλή επιφανειακή σκληρότητα λόγω των ινών άνθρακα που παίρνουν το μεγαλύτερο μέρος της πίεσης επαφής. Επειδή οι ίνες είναι πλήρως ενσωματωμένες και συνδεδεμένες με ασφάλεια στη μήτρα PEEK, αντιστέκονται στο τραβήξιμο ή το ξεφλούδισμα κατά τη διάρκεια των κύκλων ολίσθησης. Αυτή η δομική σταθερότητα ελαχιστοποιεί τα λειαντικά υπολείμματα φθοράς, επιτρέποντας σε αυτά τα σύνθετα φύλλα να φθείρονται πολύ πιο αργά από το μη γεμισμένο PEEK σε περιβάλλοντα συνεχούς επαφής.

Χημικά αδρανής μήτρα ανθεκτική σε επιθετικά βιομηχανικά αντιδραστήρια

Ο βιομηχανικός χημικός εξοπλισμός απαιτεί υλικά που μπορούν να αντέξουν τη σκληρή χημική επίθεση χωρίς να σπάσουν ή να διαλυθούν.

Το υλικό βάσης PEEK παρέχει εξαιρετική χημική αντοχή. Αυτές οι σύνθετες πλάκες είναι χημικά αδρανείς και εξαιρετικά ανθεκτικές σε οργανικούς διαλύτες, υδατικά οξέα, αλκάλια και βιομηχανικά έλαια. Αντέχουν τη μακροχρόνια έκθεση σε σκληρά περιβάλλοντα, όπως γραμμές χημικής επεξεργασίας ή υπεράκτιες εξέδρες άντλησης πετρελαίου — όπου τακτικά έχουν μεγαλύτερη διάρκεια ζωής από ανοξείδωτα εξαρτήματα.

Σημείωμα:Αν και είναι εξαιρετικά ανθεκτικό στις περισσότερες χημικές ουσίες, το υλικό μπορεί να επηρεαστεί από ισχυρούς οξειδωτικούς παράγοντες όπως το συμπυκνωμένο νιτρικό ή θειικό οξύ.

Από τις κατασκευές αεροδιαστημικής έως τους δακτυλίους συγκράτησης CMP

Λόγω της αναλογίας αντοχής προς βάρος, της χημικής αδράνειας και των θερμικών τους ιδιοτήτων, αυτές οι πλάκες PEEK ενισχυμένες με ανθρακονήματα χρησιμοποιούνται σε διάφορες εξειδικευμένες βιομηχανίες:

• Βιομηχανία ημιαγωγών:Χρησιμοποιείται για την κατεργασία δακτυλίων συγκράτησης Chemical Mechanical Planarization (CMP). Ο χαμηλός ρυθμός φθοράς και η υψηλή χημική αντοχή του διπλασιάζουν τη διάρκεια ζωής αυτών των εξαρτημάτων σε σύγκριση με τα εναλλακτικά πλαστικά, μειώνοντας τον χρόνο διακοπής λειτουργίας.

• Αεροδιαστημική Μηχανική:Χρησιμοποιείται για θερμικές ασπίδες χώρου κινητήρα και δομικούς βραχίονες, εξοικονομώντας βάρος ενώ παρέχει θερμομόνωση. Χρησιμοποιείται επίσης σε δορυφορικά συστήματα θερμικού ελέγχου για την προστασία των ευαίσθητων οργάνων από τις κοσμικές μεταβολές της θερμοκρασίας.

• Ιατρικές συσκευές:Η βιοσυμβατότητα, η χημική αντοχή και η συμβατότητα με επαναλαμβανόμενους κύκλους αποστείρωσης σε αυτόκλειστο καθιστούν αυτές τις πλάκες εξαιρετική επιλογή για χειρουργικά εργαλεία και δομικό ιατρικό εξοπλισμό.

• Βιομηχανικός & Ενεργειακός Εξοπλισμός:Χρησιμοποιείται ως επένδυση δοχείων χημικής αντίδρασης, στεγανοποιήσεις εναλλάκτη θερμότητας, έδρες βαλβίδων και εξαρτήματα υψηλής απόδοσης στον τομέα της πυρηνικής ενέργειας λόγω του χαμηλού ρυθμού υδρόλυσης.

Τεχνικά Στοιχεία & Προδιαγραφές Σύνθετων Φύλλων PEEK

Συχνές Τεχνικές Ερωτήσεις

Ε1: Πώς επηρεάζει η προσθήκη ανθρακονημάτων στο PEEK την ηλεκτρική και θερμική του αγωγιμότητα;

ΕΝΑ:Σε αντίθεση με το μη γεμισμένο PEEK, το οποίο είναι ένας ηλεκτρικός μονωτήρας, η προσθήκη ανθρακονημάτων δημιουργεί ένα αγώγιμο δίκτυο εντός της πολυμερούς μήτρας. Αυτό παρέχει ήπια ηλεκτρική αγωγιμότητα, η οποία είναι χρήσιμη για τη διάχυση στατικών φορτίων σε εφαρμογές χειρισμού γκοφρετών ημιαγωγών. Αυξάνει επίσης τη θερμική αγωγιμότητα, βοηθώντας στη διάχυση της τοπικής θερμότητας σε περιβάλλοντα ολίσθησης υψηλής τριβής.

Ε2: Ποιες πρακτικές μηχανικής κατεργασίας αποτρέπουν τη φθορά του εργαλείου και την αποκόλληση των ινών κατά την κοπή αυτών των πλακών με άνθρακα;

ΕΝΑ:Οι ίνες άνθρακα είναι λειαντικά και μπορούν να προκαλέσουν γρήγορη φθορά των εργαλείων στα τυπικά εργαλεία χάλυβα υψηλής ταχύτητας (HSS). Συνιστούμε τη χρήση εργαλείων με επικάλυψη καρβιδίου ή διαμαντιού (PCD). Για να αποτρέψετε την αποκόλληση της επιφάνειας ή την απομάκρυνση των ινών κατά τη διάρκεια του φρεζαρίσματος υψηλής ταχύτητας, χρησιμοποιήστε αιχμηρές γεωμετρίες κοπής, διατηρήστε υψηλούς ρυθμούς τροφοδοσίας και εξασφαλίστε επαρκή ψύξη ή εκκένωση τσιπ.

Ε3: Είναι αυτά τα μαύρα σύνθετα φύλλα κατάλληλα για ιατρικές εφαρμογές απευθείας εμφυτευμάτων;

ΕΝΑ:Ενώ οι πλάκες PEEK ενισχυμένες με ανθρακονήματα κατασκευάζονται με ρητίνες υψηλής ποιότητας και παρουσιάζουν εξαιρετική βιοσυμβατότητα για ιατρικά εργαλεία, χειρουργικούς οδηγούς και δομικές εξωτερικές συσκευές, τα μακροχρόνια ανθρώπινα εμφυτεύματα απαιτούν εξειδικευμένες ρητίνες ιατρικής ποιότητας με αυστηρή ιχνηλασιμότητα σε επίπεδο εμφυτεύματος. Επικοινωνήστε με την τεχνική ομάδα μας για να συζητήσουμε τις συγκεκριμένες απαιτήσεις ιατρικού βαθμού σας.
