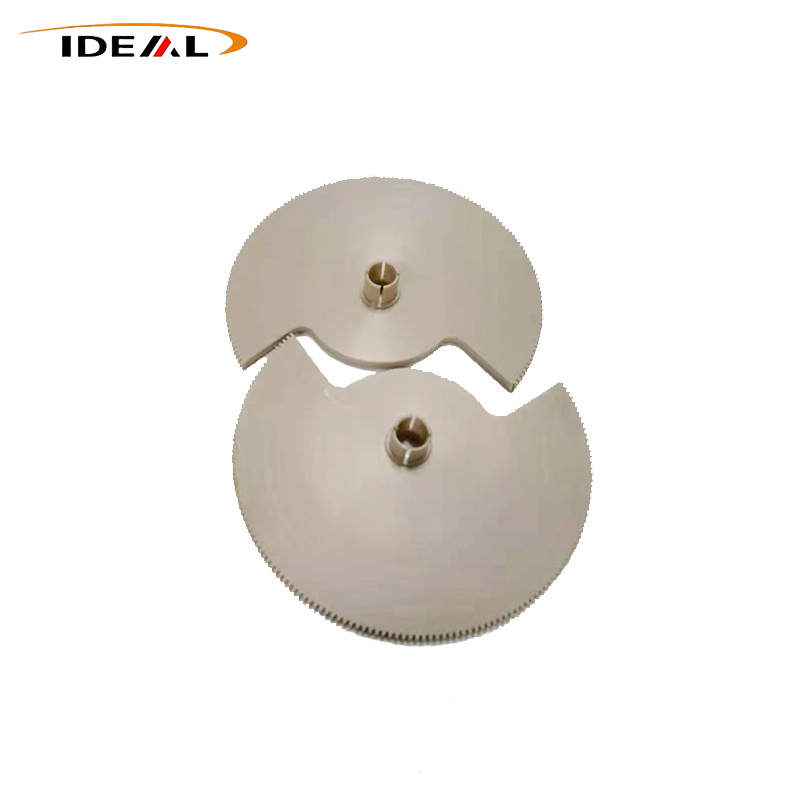

PEEK Worm Gear

Τα ατέρμονα γρανάζια China PEEK από την Ideal Plastic είναι ειδικά αυτοασφαλιζόμενα εξαρτήματα μείωσης κατασκευασμένα για σενάρια μετάδοσης υψηλής ακρίβειας. Τα σετ ατέρμονων γραναζιών μεταδίδουν ισχύ μέσω τριβής ολίσθησης, η οποία θέτει υψηλότερες απαιτήσεις για ολοκληρωμένη απόδοση υλικού από τα συνηθισμένα γρανάζια κύλισης.
Τα παραδοσιακά αξεσουάρ ταχυτήτων αντιμετωπίζουν συχνά βλάβες, όπως μαλάκωμα σε υψηλή θερμοκρασία, σκουριά, μεγάλο θόρυβο και συχνή συντήρηση. Αυτά τα ατέρμονα γρανάζια μπορούν να διατηρήσουν σταθερή απόδοση κάτω από πολύπλοκες συνθήκες εργασίας, όπως υψηλή θερμότητα, χημική διάβρωση, αυστηρά όρια θορύβου, αδιάκοπη λειτουργία και ελαφρύς μηχανικός σχεδιασμός. Χρησιμοποιούνται ευρέως σε μειωτήρες ταχύτητας ακριβείας, μικροσκοπικά συγκροτήματα μετάδοσης και μηχανικό εξοπλισμό κατά της αναστροφής.

Δύο τυποποιημένες διαδικασίες παραγωγής

Επεξεργασία Hobbing CNC ακριβείας για προσαρμογή υψηλής ακρίβειας

Υιοθετούμε επαγγελματικό αποκλειστικό εξοπλισμό οπών για την πραγματοποίηση μονοκόμματης διαμόρφωσης, ακολουθούμενη από τυποποιημένη ανόπτηση ανακούφισης από την πίεση για την πλήρη αφαίρεση της εσωτερικής καταπόνησης που δημιουργείται στη μηχανική κατεργασία.
· Λεπτά γυαλισμένη επιφάνεια δοντιού, άκρες χωρίς γρέζια, πλήρες και τακτοποιημένο προφίλ δοντιού
· Ομοιόμορφο διάκενο πλέγματος και σταθερή απόδοση αυτοασφάλισης
· Μηδενική παραμόρφωση ακόμη και υπό μακροχρόνια συνεχή λειτουργία
· Βέλτιστη εφαρμογή για έργα προσαρμοσμένου ατέρμονα ατέρμονα χαμηλής παρτίδας και υψηλής ακρίβειας

Χύτευση έγχυσης βαθμίδωσης υψηλής πίεσης για μαζική παραγωγή

Αυτή η διαδικασία εφαρμόζει τεχνολογία ομοιόμορφης ψύξης τμηματοποιημένης συγκράτησης πίεσης και σταθερής ταχύτητας. Αποφεύγει ουσιαστικά τις τυπικές αστοχίες χύτευσης PEEK, συμπεριλαμβανομένων της έλλειψης υλικού, των κοιλοτήτων συρρίκνωσης και των γραμμών συγκόλλησης.
· Ομοιόμορφη συνολική πυκνότητα και ακριβής διάσταση θέσης δοντιού
· Εξαιρετική συνέπεια από παρτίδα σε παρτίδα
· Οικονομική λύση για μεγάλης κλίμακας υποστήριξη αυτοματοποιημένου μηχανολογικού εξοπλισμού
Όλα τα τελειωμένα ατέρμονα γρανάζια PEEK από το εργοστάσιό μας περνούν από αποκλειστική επεξεργασία ανόπτησης για ενδελεχή εξάλειψη της εσωτερικής πίεσης, ανεξάρτητα από τη διαδικασία κατασκευής που επιλέγεται.
Το πλήρες σύστημα ποιοτικού ελέγχου μας καλύπτει ολόκληρη τη ροή εργασιών παραγωγής. Κάθε προϊόν λαμβάνει 100% χειροκίνητο οπτικό έλεγχο. Επαγγελματικά όργανα δοκιμών, μηχανές μέτρησης συντεταγμένων (CMM) και ειδικοί ανιχνευτές γραναζιών επαληθεύουν την ακρίβεια του προφίλ των δοντιών, την ομοκεντρικότητα και τη γεωμετρική ανοχή. Η αυστηρή επιθεώρηση εγγυάται σταθερή ακρίβεια πλέγματος, αξιόπιστη ομοκεντρικότητα και μακροπρόθεσμη σταθερότητα διαστάσεων.

Προδιαγραφές προϊόντος

Βασικές Ιδιότητες Προϊόντος

Διαφορετικά από τα γρανάζια έλικας και τα ελικοειδή γρανάζια, τα γρανάζια ατέρμονα PEEK επιτυγχάνουν μείωση της ταχύτητας αυτοασφάλισης μέσω της τριβής ολίσθησης. Απαιτούν υψηλότερη φέρουσα ικανότητα, αντοχή στην τριβή και σταθερότητα ακριβείας για τα βασικά υλικά.

Εξαιρετική αντίσταση στη θερμότητα και αντιολισθητικές επιδόσεις

Το PEEK διαθέτει εξαιρετική θερμική σταθερότητα μεταξύ των πλαστικών μηχανικής. Επιτρέπει τη συνεχή λειτουργία στους 260°C και αντέχει σε βραχυχρόνια μέγιστη θερμοκρασία έως και 330°C. Παραμένει σκληρό χωρίς να ραγίζει στους -60°C.
Η ισχυρή απόδοση κατά του ερπυσμού αποτρέπει την παραμόρφωση των δοντιών, τις διευρυμένες οπές οπών και τα διευρυμένα κενά πλέγματος υπό παρατεταμένα φορτία υψηλής θερμοκρασίας. Η ακρίβεια μετάδοσης παραμένει σταθερή κάτω από συχνές διακυμάνσεις της θερμοκρασίας.

Η δομή ελαφρού βάρους μειώνει την περιστροφική αδράνεια

Το PEEK είναι μόνο περίπου το 30% του βάρους του χαλκού και του χάλυβα. Ο ελαφρύς σχεδιασμός μειώνει την περιστροφική αδράνεια στο εσωτερικό των συγκροτημάτων κιβωτίου ταχυτήτων, φέρνει ταχύτερη απόκριση start-stop και μειώνει την κατανάλωση ρεύματος.
Ιδανικό για αρθρώσεις ρομπότ, ενσωματωμένες μονάδες οχημάτων νέας ενέργειας και άλλες ελαφριές λύσεις αναβάθμισης μετάδοσης ακριβείας μικρού μεγέθους.

Ανώτερη αντίσταση στη φθορά & εγγενής αυτολίπανση

Τα σετ ατέρμονων γραναζιών παρέχουν ισχύ μέσω συρόμενης επαφής, της οποίας η ένταση φθοράς είναι 3-5 φορές υψηλότερη από τα γρανάζια κύλισης. Τα ατέρμονα γρανάζια PEEK διαθέτουν φυσική στερεά αυτολίπανση και χαμηλό συντελεστή τριβής. Υποστηρίζουν τη μακροχρόνια λειτουργία ξηρής λειτουργίας χωρίς παροχή λαδιού και δεν απαιτούν περιοδική συντήρηση με γράσο.

Εξαιρετική χημική αδράνεια έναντι σκληρών μέσων

Το PEEK προσφέρει υψηλή χημική σταθερότητα. Αντέχει σε οξύ, αλκάλια, οργανικούς διαλύτες, λάδι κινητήρα, ψυκτικό υγρό, θαλασσινό νερό και σε περιβάλλον αλμυρής ομίχλης. Σε αντίθεση με τα μεταλλικά ατέρμονα γρανάζια, δεν θα σκουριάσει, δεν θα κολλήσει ή θα υποστεί ξεφλούδισμα της επιφάνειας των δοντιών, εξοικονομώντας επιπλέον αντιδιαβρωτική επεξεργασία και συχνή συντήρηση.

Εξαιρετικά χαμηλή παραμόρφωση για μακροχρόνια ακρίβεια

Το PEEK έχει εξαιρετικά χαμηλό συντελεστή θερμικής διαστολής και ποσοστό απορρόφησης νερού κάτω από 0,05%. Η διάστασή του δεν αλλάζει σχεδόν καθόλου είτε σε ξηρό είτε σε υγρό περιβάλλον.
Το διάκενο πλέγματος, η ομοκεντρικότητα και το προφίλ των δοντιών διατηρούνται σταθερά μετά από μακροχρόνιο τρέξιμο, διασφαλίζοντας αξιόπιστη επαναλαμβανόμενη ακρίβεια τοποθέτησης για μηχανήματα ακριβείας.

Κύριοι τομείς εφαρμογής

Επωφελούμενοι από την αντοχή σε υψηλές θερμοκρασίες, την αντιολισθητική ιδιότητα, την αυτολίπανση, τη χημική αντοχή και τη σταθερή απόδοση διαστάσεων, τα προϊόντα μας χρησιμοποιούνται ευρέως σε εξοπλισμό υψηλής τεχνολογίας που απαιτεί ακριβή τοποθέτηση, αντιστροφή, αντιστροφή, αθόρυβη λειτουργία και αξιόπιστη απόδοση υπό σκληρές συνθήκες εργασίας. Χρησιμεύουν ως αξιόπιστα υποκατάστατα για ευάλωτα γρανάζια μετάλλων, PEEK και νάιλον.

Ιατρικός εξοπλισμός υψηλών προδιαγραφών

Οι ατέρμονες γρανάζια PEEK ιατρικής ποιότητας ικανοποιούν αυστηρές απαιτήσεις για καθαρότητα κιβωτίου ταχυτήτων, λειτουργία χαμηλού θορύβου και επαναλαμβανόμενη αποστείρωση. Το υλικό είναι βιοσυμβατό χωρίς έκπλυση επιβλαβών ουσιών. Διατηρεί το σχήμα μετά από αποστείρωση με ατμό υψηλής θερμοκρασίας, οξείδιο του αιθυλενίου και ακτίνες γάμμα. Δεν υπάρχει μόλυνση από μεταλλικά υπολείμματα κατά τη διάρκεια της συρόμενης μετάδοσης, παρέχοντας σταθερή αυτοασφαλιζόμενη θέση χωρίς μετατόπιση.

Αυτοκίνητο & Βιομηχανία Οχημάτων Νέας Ενέργειας

Αυτά τα ατέρμονα γρανάζια λειτουργούν σταθερά στους 260°C μέσα στις καμπίνες του κινητήρα έναντι της διάβρωσης του λαδιού. Αποφεύγουν τη μαλάκυνση, την ολίσθηση και την αστοχία αυτοασφάλισης. Ο ελαφρύς σχεδιασμός βελτιστοποιεί την απόδοση NVH του οχήματος και ικανοποιεί τις απαιτήσεις μακροπρόθεσμης λειτουργίας χωρίς συντήρηση για τις ενσωματωμένες ηλεκτρονικές μονάδες ελέγχου.

Μηχανήματα Βιομηχανικού Αυτοματισμού & Κίνησης Ακριβείας

Ιδανικό για ανυψωτικές κατασκευές και μονάδες λεπτής τοποθέτησης που είναι επιρρεπείς σε ανάκαμψη, ολίσθηση και μεγέθυνση διάκενου. Τυπικές εφαρμογές περιλαμβάνουν αυτοασφαλιζόμενα ατέρμονα γρανάζια μείωσης για ηλεκτρικά συρόμενα τραπέζια ακριβείας, πλατφόρμες ανύψωσης και συγκροτήματα μετάδοσης λεπτομέρειας για συσκευές αυτόματης ταξινόμησης και μεταφοράς.

Ημιαγωγοί & Ηλεκτρονικές Συσκευές Ακριβείας

Το μη μαγνητικό και μονωτικό PEEK δεν παράγει απώλεια δινορευμάτων ή μεταλλική σκόνη. Δεν θα επηρεάσει τα ηλεκτρονικά σήματα και τα δεδομένα αισθητήρων. Τα χαρακτηριστικά χαμηλών αερίων και χωρίς σκόνη υποστηρίζουν την ακριβή μετάδοση σε συνθήκες κενού και υψηλής θερμοκρασίας, σύμφωνα με τα εξαιρετικά υψηλά πρότυπα καθαριότητας των συνεργείων ημιαγωγών.

Τα κατασκευαστικά μας πλεονεκτήματα

· Η Guangzhou Ideal είναι ένας άμεσος κατασκευαστής που ειδικεύεται σε γρανάζια PEEK υψηλής ακρίβειας. Ενσωματώνουμε την Ε&Α καλουπιών, τις εστίες CNC ακριβείας, τη χύτευση με έγχυση με κλίση υψηλής πίεσης και την επιθεώρηση ποιότητας πλήρους εύρους.
· Ελέγχουμε αυστηρά πέντε βασικούς δεσμούς παραγωγής: καθαρότητα πρώτων υλών, τεχνολογία σχηματισμού, θεραπεία ανακούφισης από το στρες, ακρίβεια προφίλ δοντιών και συνέπεια παρτίδας. Η τεχνολογία κατασκευής μας επιλύει κοινά προβλήματα σε ολόκληρη τη βιομηχανία: παραμόρφωση του ατέρμονα γραναζιού, αστοχία αυτοασφάλισης σε υψηλή θερμοκρασία, ανεπαρκής αντοχή στη φθορά, απόκλιση διαστάσεων και κακή εναλλαξιμότητα.
· Το χαρτοφυλάκιο προϊόντων πλήρους γκάμας μας καλύπτει καθαρά γρανάζια PEEK, ενισχυμένα με ίνες γυαλιού, ενισχυμένα με ανθρακονήματα, ατέρμονα γρανάζια ιατρικής ποιότητας και τροφίμων, που προσαρμόζονται σε απαιτητικά σενάρια όπως περιβάλλον υψηλής θερμοκρασίας, αντιδιαβρωτική λειτουργία, λειτουργία χαμηλής καθαριότητας και θόρυβος, χρήση σε χαμηλές συνθήκες, αδιάκοπη λειτουργία όλο το εικοσιτετράωρο.
· Υποστηριζόμενες λειτουργίες συνεργασίας: τυπικά εξαρτήματα εκτός ραφιού, προσαρμογή βάσει σχεδίων, παραγγελίες δειγμάτων σε μικρές παρτίδες, παραγωγή έγχυσης μαζικού όγκου, έργα εξαγωγής OEM & ODM.

Συχνές Ερωτήσεις

Ε1: Ποια βασικά πλεονεκτήματα έχουν τα ατέρμονα γρανάζια έναντι των ατέρμονων γραναζιών από νάιλον και POM;

A1: Αυτά τα ατέρμονα γρανάζια ξεπερνούν τυπικά μειονεκτήματα των συνηθισμένων πλαστικών ατέρμονων γραναζιών, όπως η κακή αντοχή στη θερμότητα, η παραμόρφωση ερπυσμού και η αστοχία αυτοασφάλισης. Τα νάιλον και τα ατέρμονα γρανάζια POM μαλακώνουν, υφίστανται κατάρρευση των επιφανειών των δοντιών και ολίσθηση θέσης πάνω από 100°C και δεν μπορούν να αντέξουν τη λειτουργία μακράς διάρκειας.
Τα ατέρμονα γρανάζια PEEK μπορούν να λειτουργούν συνεχώς στους 260°C με ισχυρή αντιολισθητική ικανότητα. Η διάρκεια ζωής τους υπό τριβή ολίσθησης είναι 5-10 φορές μεγαλύτερη από τα κοινά πλαστικά εναλλακτικά. Η απόδοση αυτόματου κλειδώματος και η ακρίβεια μετάδοσης παραμένουν σταθερές υπό συνθήκες συνεχούς λειτουργίας υψηλής θερμοκρασίας και βαρέως φορτίου, καθιστώντας τα τέλεια εξαρτήματα αναβάθμισης για μηχανήματα προηγμένης τεχνολογίας.

Ε2: Είναι σταθερή η αυτοασφαλιζόμενη απόδοση αυτού του ατέρμονα γρανάζια; Θα συμβεί ριμπάουντ ή ολίσθηση ταχύτητας;

A2: Τέτοιες αστοχίες δεν θα συμβούν. Όλα τα ατέρμονα γρανάζια μας από υλικό PEEK περνούν από λείανση ακριβείας και επεξεργασία ανακούφισης από την πίεση ανόπτησης για να εγγυηθούν ομοιόμορφη απόσβεση της επιφάνειας των δοντιών και τυπική γωνία περιτύλιξης δικτυώματος. Το κιβώτιο ταχυτήτων προς τα εμπρός λειτουργεί ομαλά με επαρκή ισχύ εξόδου, ενώ το αυτοκλείδωμα αντίστροφης κατεύθυνσης παραμένει σταθερό και αξιόπιστο.
Αποτρέπει αποτελεσματικά την ανάκαμψη του φορτίου, την αντίστροφη περιστροφή και την ολίσθηση κατά τη διάρκεια μεγάλων κύκλων σέρβις. Δεν παρουσιάζεται αστοχία αυτοασφάλισης, χαλαρότητα τοποθέτησης ή πτώση ακρίβειας υπό εναλλασσόμενες συνθήκες εργασίας υψηλής-χαμηλής θερμοκρασίας και συνεχούς φορτίου.

Ε3: Ποιες υπηρεσίες προσαρμογής μπορείτε να προσφέρετε;

A3: Υποστηρίζουμε μη τυπική προσαρμογή για όλες τις προδιαγραφές. Σύμφωνα με σχέδια CAD πελατών, φυσικά δείγματα και πρακτικές παραμέτρους συνθηκών εργασίας, αναπτύσσουμε ατέρμονα γρανάζια με διαφορετικές μονάδες, αναλογίες μείωσης, σχήματα δοντιών, μεγέθη οπών, πάχος και ειδικές δομές.
Παρέχουμε επίσης τυποποιημένα προϊόντα εκτός ραφιού, ειδική κατεργασία CNC υψηλής ακρίβειας, χύτευση με έγχυση μεγάλης παρτίδας καθώς και υπηρεσίες OEM & ODM. Τόσο οι παραγγελίες μικρών δειγμάτων όσο και οι παραγγελίες χύδην εξαγωγής μεγάλου όγκου είναι αποδεκτές.
