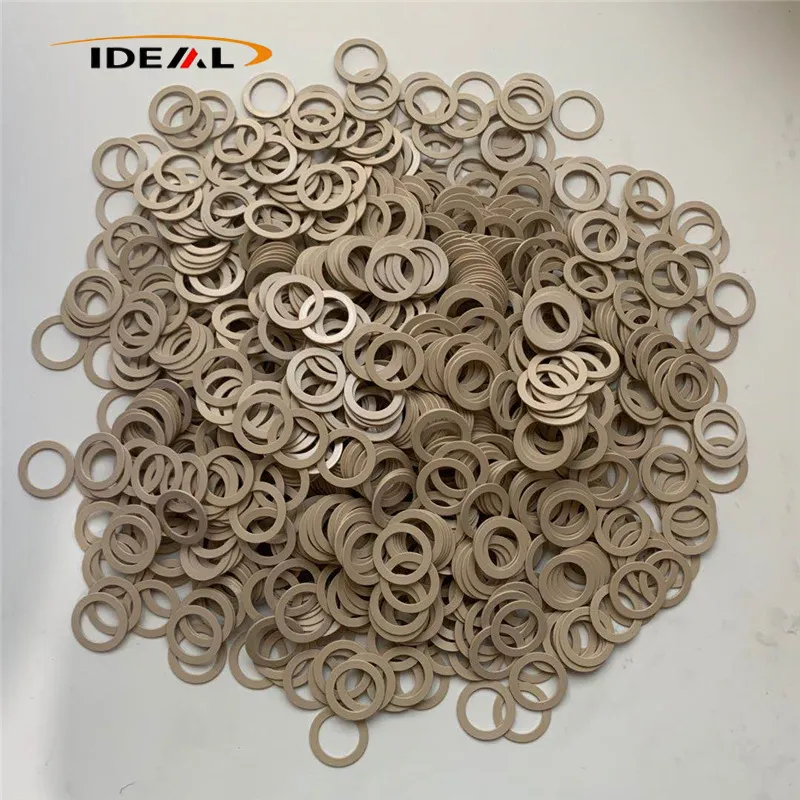

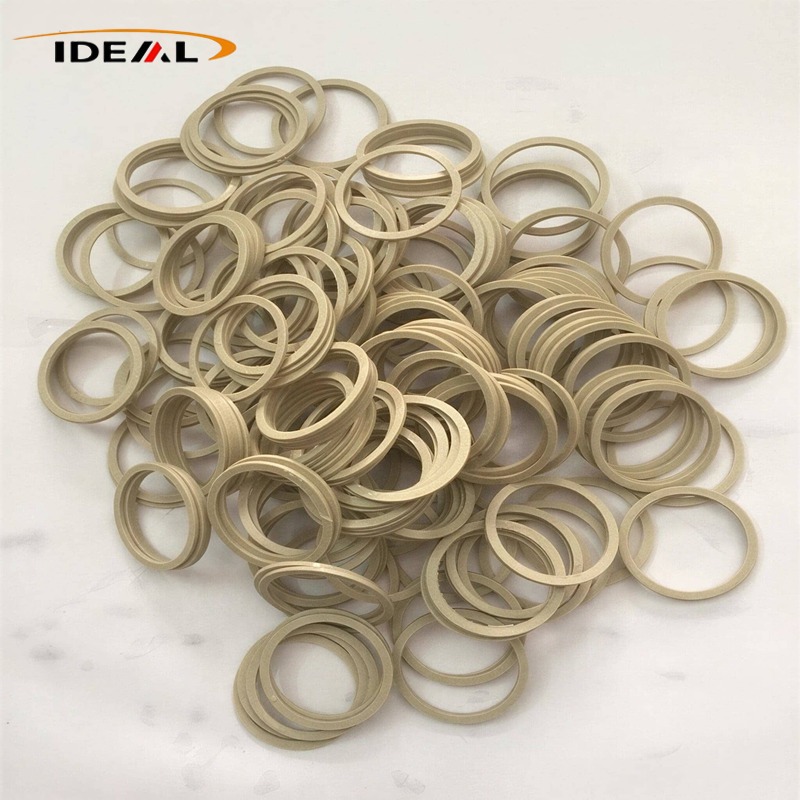

Ροδέλα PEEK

PEEK ροδέλες απόΙδανικό εργοστάσιο πλαστικώνείναι λεπτά εξαρτήματα πυρήνα σε σχήμα δίσκου που χρησιμοποιούνται ευρέως σε εξοπλισμό ακριβείας υψηλής ποιότητας. Φέρουν πολλαπλές πρακτικές λειτουργίες: ρουλεμάν φορτίου, μείωση τριβής, ηλεκτρική μόνωση, αντικραδασμική προστασία, καθώς και βοηθητική στεγανοποίηση έναντι διαρροής. Αυτά τα λεπτά εξαρτήματα αναλαμβάνουν ζωτικής σημασίας εργασίες εντός του μηχανήματος, όπως η αντοχή στην αξονική πίεση, η μείωση της τριβής ολίσθησης, ο ηλεκτρικός διαχωρισμός μεταλλικών εξαρτημάτων, η πρόληψη χαλάρωσης και η αντιστάθμιση σφαλμάτων διαστάσεων κατά τη συναρμολόγηση.

Βασικές Λειτουργίες

1. Στερέωση & ρουλεμάν (Χρήση στατικής συναρμολόγησης)

Όταν τα μπουλόνια σφίγγονται, αυτές οι ροδέλες κατανέμουν τη συμπιεστική δύναμη ομοιόμορφα στις επιφάνειες επαφής. Επίσης, καλύπτουν τα κενά συναρμολόγησης, προσαρμόζουν τα αξονικά διάκενα και απορροφούν τους κραδασμούς και τις ξαφνικές κρούσεις. Με αυτόν τον τρόπο, ο εξοπλισμός παραμένει σφιχτός και σταθερός κατά τη συνεχή λειτουργία.

2. Απόδοση ώθησης ανθεκτική στη φθορά (Εφαρμογές δυναμικής μετάδοσης)

Πολλά μηχανικά συστήματα χρησιμοποιούν ροδέλες πολυαιθεροθεροκετόνης (PEEK) ως ωστικές ροδέλες για να αντέχουν στην αξονική τριβή. Χάρη στο εγγενές αυτολιπαινόμενο χαρακτηριστικό του υλικού, μειώνουν σημαντικά τη φθορά και προστατεύουν τις ζευγαρωμένες μεταλλικές επιφάνειες αξόνων, ενώ μειώνουν τον θόρυβο λειτουργίας για τα συστήματα μετάδοσης. Με μεγάλη αντοχή στη θερμότητα και ισχυρή αντιολισθητική ικανότητα, διατηρούν σταθερές αποστάσεις ακόμη και μετά από μακροχρόνια λειτουργία σε υψηλές θερμοκρασίες.

3. Ηλεκτρική μόνωση, αντοχή στη διάβρωση & προστασία καθαρού περιβάλλοντος

Το PEEK είναι ένα πολυμερές υλικό υψηλής μόνωσης. Τοποθετημένο ανάμεσα σε δύο μεταλλικά εξαρτήματα, σταματά αποτελεσματικά την ηλεκτρική αγωγιμότητα, αποφεύγοντας τη διαρροή, τα δινορεύματα και τη στατική μεταφορά. Το καθαρό PEEK που δεν έχει συμπληρωθεί είναι μη μαγνητικό, επομένως δεν θα επηρεάσει ποτέ τους αισθητήρες, τα εργαλεία οπτικής επιθεώρησης και τα όργανα ακριβείας και αποκλείει σφάλματα που προκαλούνται από ηλεκτρομαγνητική διαταραχή.

Το υλικό αντέχει καλά σε οξέα, αλκάλια, υδραυλικό λάδι, οργανικούς διαλύτες και ατμό υψηλής θερμοκρασίας. Σε αντίθεση με τις μεταλλικές ροδέλες, δεν θα σκουριάσει ποτέ. Απελευθερώνει ελάχιστα αέρια και αποβάλλει ελάχιστα λεπτά σωματίδια, ικανοποιώντας αυστηρές απαιτήσεις καθαριότητας για συσκευές κενού ημιαγωγών και ιατρικά μηχανήματα, χωρίς να μολύνει εσωτερικούς θαλάμους ή τεμάχια εργασίας.

Ταξινόμηση Ροδελών Πολυαιθεροθερακετόνης (PEEK) κατά Σχήμα & Δομή

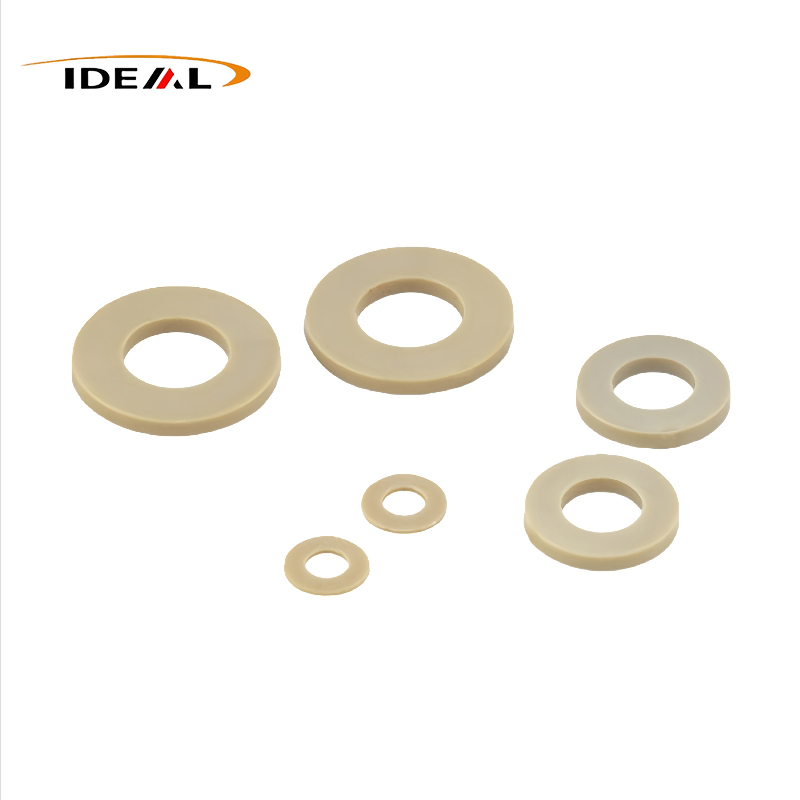

Οι συνηθισμένοι τύποι περιλαμβάνουν: Επίπεδες ροδέλες PEEK, ροδέλες ώθησης, ροδέλες διαχωρισμού σχήματος C, ροδέλες ώμων / ροδέλες βήματος, πλυστικές ροδέλες κυμάτων.

Αυτά τα λεπτά φύλλα ακριβείας παραμορφώνονται εύκολα, παραμορφώνονται ή καταλήγουν με ανομοιόμορφο πάχος. Το ίδιο το PEEK έρχεται με υψηλό σημείο τήξης και εξαιρετικά υψηλό ιξώδες τήξης. Η εσωτερική πίεση τείνει να συσσωρεύεται καθώς κρυώνει μετά το σχηματισμό. Για αυτούς τους λόγους, η βιομηχανία υιοθετεί κυρίως δύο ώριμες μεθόδους παραγωγής: κοπή ακριβείας CNC και χύτευση έγχυσης ακριβείας υψηλής θερμοκρασίας, και τα δύο σε συνδυασμό με τυποποιημένα στάδια μετα-επεξεργασίας.

1. Διαδικασία κατεργασίας CNC

Αυτή η διαδικασία λειτουργεί καλύτερα για εξαιρετικά λεπτές ροδέλες, προσαρμοσμένα μη τυποποιημένα μεγέθη, εξαρτήματα που απαιτούν εξαιρετικά σφιχτές ανοχές, αξεσουάρ κατηγορίας καθαρού χώρου για ιατρικά πεδία και πεδία ημιαγωγών, πρωτότυπα μικρής παρτίδας και ακανόνιστη ροδέλα PEEK. Η πιο λεπτή προδιαγραφή που μπορούμε να παράξουμε φτάνει τα 0,1mm.

Φόντα:Χωρίς γραμμές συγκόλλησης, ομοιόμορφη κατανομή πληρωτικού και καμία υπολειπόμενη τάση που προκαλείται από τη χύτευση με έγχυση. Τα τελειωμένα αντικείμενα διαθέτουν εξαιρετική επιπεδότητα και αντιστέκονται στη στρέβλωση ακόμη και υπό παρατεταμένη συμπίεση σε υψηλή θερμοκρασία. Μπορούμε να προσαρμόσουμε την εσωτερική διάμετρο, την εξωτερική διάμετρο, το πάχος και τα ακανόνιστα περιγράμματα με βάση τα σχέδια των πελατών.

Δυσκολίες παραγωγής:Τα εξαιρετικά λεπτά κενά τείνουν να αναπηδούν προς τα πίσω ή να κοπούν κατά τη διάρκεια της κοπής. Οι κατασκευαστές πρέπει να επιλέγουν προσεκτικά τα εργαλεία κοπής, να σχεδιάζουν ειδικά εξαρτήματα και να ελέγχουν σωστά την ταχύτητα κοπής. Η κακή επεξεργασία θα οδηγήσει άμεσα σε ανεπιφύλακτη επιπεδότητα.

2. Διαδικασία χύτευσης με έγχυση

Κατάλληλο για μαζική παραγωγή τυπικών επίπεδων πλυντηρίων, βιομηχανικών παραγγελιών μεγάλου όγκου και ροδέλες ώθησης γενικής ανοχής. Ταιριάζει επίσης στη μαζική κατασκευή προϊόντων PEEK με ίνες άνθρακα ή γυάλινες ίνες.

Φόντα:Χαμηλότερο κόστος μονάδας για μαζικές παραγγελίες και ταχύτερους κύκλους παράδοσης, ιδανικό για μακροπρόθεσμη μαζική παραγωγή τυπικών μεγεθών. Πολύπλοκες ενσωματωμένες δομές όπως ροδέλες ώμου και ροδέλες κυμάτων μπορούν να διαμορφωθούν σε ένα βήμα χύτευσης.

Δυσκολίες παραγωγής:Το υψηλό ιξώδες τήγματος του PEEK καθιστά δύσκολη την πλήρωση του καλουπιού. Τα κοινά ελαττώματα περιλαμβάνουν σημάδια νεροχύτη, γραμμές συγκόλλησης και παγιδευμένη εσωτερική πίεση. Χωρίς επεξεργασία ανόπτησης, οι ροδέλες με χύτευση με έγχυση θα παραμορφωθούν σταδιακά όταν εκτίθενται σε επαναλαμβανόμενους κύκλους ζεστού και κρύου.

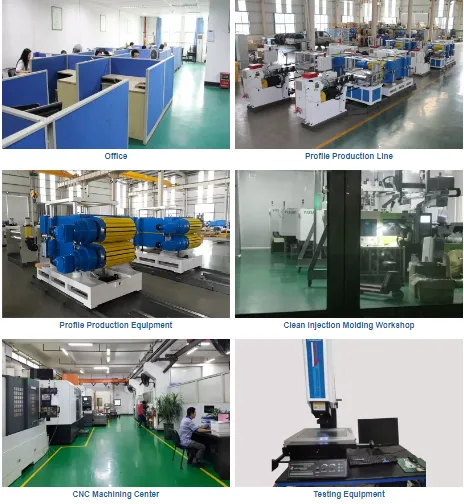

Ποιοι Είμαστε

Ιδανικό Πλαστικόείναι ένας κατασκευαστής πηγής με 15 χρόνια αποκλειστικής τεχνογνωσίας σε ροδέλες πολυαιθέρα κετόνης υψηλής ακρίβειας (PEEK), προσαρμοσμένα στοιχεία στεγανοποίησης και ανθεκτικά στη φθορά βιομηχανικά εξαρτήματα. Ως άμεσο εργοστάσιο, ελέγχουμε κάθε βήμα της αλυσίδας παραγωγής - από την κοπή πλακών ακριβείας και τη χύτευση με έγχυση υψηλής θερμοκρασίας έως την ανόπτηση με κλίση και την επιθεώρηση πλήρους διαστάσεων - διασφαλίζοντας σταθερή ποιότητα από την πρώτη ύλη έως το τελικό εξάρτημα.

Τι Μας Ξεχωρίζει

Εργαζόμαστε αποκλειστικά με εισαγόμενη παρθένα ρητίνη PEEK και αντιμετωπίζουμε τις πιο επίμονες προκλήσεις του κλάδου κατά μέτωπο:

1. Εξαιρετικά λεπτή στρέβλωση του πλυντηρίου – επιλύθηκε μέσω προσαρμοσμένων εξαρτημάτων και διπλής όψης περιτύλιξης για να εγγυηθεί την επιπεδότητα κάτω από συνθήκες εργασίας με τριβή ώσης.

2. Αυστηρές απαιτήσεις επιπεδότητας και διαστάσεων – διαχείριση μέσω ανόπτησης βαθμίδωσης που ανακουφίζει πλήρως την εσωτερική πίεση, εξαλείφοντας τη στρέβλωση ή τη μετατόπιση διαστάσεων μετά την παραγωγή.

3. Ευέλικτη δρομολόγηση παραγωγής – εκτελούμε μηχανική κατεργασία CNC και χύτευση με έγχυση ακριβείας παράλληλα, επιτρέποντάς σας να ταιριάξετε τη διαδικασία με τις απαιτήσεις ανοχής και όγκου:

Διαδικασία

Κατάλληλο για

1. Μηχανική CNC

2. Εξαιρετικά λεπτά, υψηλής ακρίβειας ή καθαρά εξαρτήματα

3. Χύτευση με έγχυση ακριβείας

4. Παραγγελίες μεγάλης παρτίδας, τυπικού μεγέθους

Ποιότητα που μπορείτε να επαληθεύσετε

Κάθε πλυντήριο υποβάλλεται σε έλεγχο διαστάσεων 100% πριν από την αποστολή. Η επιπεδότητα, η ανοχή πάχους, η εσωτερική/εξωτερική διάμετρος και η ακεραιότητα της επιφάνειας ελέγχονται σε σχέση με τις προδιαγραφές σχεδίασης και κάθε παράδοση συνοδεύει ένα επίσημο πιστοποιητικό επιθεώρησης.

1. Πρότυπο επιφάνειας: λείες, παράλληλες άνω και κάτω όψεις. χωρίς στρέβλωση, συστροφή, βαθουλώματα, εξογκώματα, γρατσουνιές, γραμμές συγκόλλησης, φυσαλίδες και τρύπες καρφίτσας.

2. Ικανότητα ανοχής:

Πρότυπο: ± 0,05 mm

Υπερακρίβεια (προσαρμοσμένη): ± 0,01 mm

Ευρύτερες Δυνατότητες

Beyond Polyetheretherketone Washers (PEEK), η Guangzhou Ideal κατασκευάζει προσαρμοσμένους αποστάτες, ροδέλες, εξαρτήματα απομόνωσης και εξαρτήματα στερέωσης σε PEEK, PTFE και άλλα πολυμερή υψηλής θερμοκρασίας. Το συνεργείο μας CNC πολλαπλών αξόνων υποστηρίζει:

1. Τροποποίηση πρώτης ύλης

2. Κατεργασία ακριβείας CNC

3. Προσαρμοσμένη διαμόρφωση σε σχέδια πελατών

Βιομηχανίες που Εξυπηρετούμε

Τα εξαρτήματά μας είναι αξιόπιστα στον βιομηχανικό αυτοματισμό, στον εξοπλισμό νέας ενέργειας και στα μηχανήματα οπτικών δοκιμών, όπου η σταθερότητα διαστάσεων και η συνέπεια από παρτίδα είναι αδιαπραγμάτευτα.

Η υπόσχεσή μας

Έλεγχος ποιότητας πλήρους διαδικασίας. Σταθερή ακρίβεια διαστάσεων. Σταθερή ποιότητα παρτίδας. Απευθείας εργοστασιακή τιμολόγηση χωρίς μεσάζοντες.

Ιδιότητες προϊόντος

Κατασκευασμένα από παρθένα ρητίνη βάσης πολυαιθεροθεροκετόνης, τα πλυντήρια PEEK συνδυάζουν τη σκληρότητα των πλαστικών μηχανικής υψηλής απόδοσης με σταθερές φυσικές ιδιότητες που απαιτούνται για βιομηχανικά περιβάλλοντα υψηλής θερμοκρασίας. Αναπτύσσονται κυρίως ως εξαρτήματα απόστασης σε συγκροτήματα στερέωσης ακριβείας, παρέχουν αξιόπιστη αξονική στήριξη, μειώνουν την τριβή ολίσθησης και παρέχουν ηλεκτρικό διαχωρισμό μεταξύ του υλικού ζευγαρώματος.

Προσφέρουμε πολλαπλές ποιότητες υλικών για να ταιριάζουν σε ποικίλες συνθήκες εργασίας: απλήρωτο παρθένο PEEK, ενισχυμένο με ανθρακονήματα, ενισχυμένα με ίνες γυαλιού και προσαρμοσμένες αντιστατικές τροποποιημένες συνθέσεις. Τα βασικά λειτουργικά πλεονεκτήματα περιγράφονται παρακάτω.

1. Σταθερός έλεγχος εκκαθάρισης

Το υλικό PEEK αντιστέκεται αποτελεσματικά στην παραμόρφωση ερπυσμού. Ακόμη και υπό παρατεταμένη συμπίεση και θερμικά φορτία, η διακύμανση του πάχους παραμένει ελάχιστη. Τα αξονικά κενά παραμένουν σταθερά καθ' όλη τη διάρκεια της μεγάλης διάρκειας ζωής, μειώνοντας τους κραδασμούς και τον ανώμαλο θόρυβο που προκαλούνται από τη σταδιακή αύξηση της απόστασης μετά από παρατεταμένη λειτουργία του εξοπλισμού.

Το Base PEEK διαθέτει εγγενή στερεά αυτολίπανση και μειώνει τη συνήθη συντήρηση του γράσου. Όταν χρησιμοποιούνται ως ροδέλες ώσης που φέρουν αξονικά ολισθαίνοντα φορτία, αυτά τα εξαρτήματα λειτουργούν σε χαμηλή τριβή με ήπια απώλεια φθοράς. Οι μεταλλικοί άξονες ζευγαρώματος αποκτούν αξιόπιστη προστασία, αποφεύγοντας τις γρατζουνιές και τις επιφανειακές γρατσουνιές από την άμεση επαφή μετάλλου σε μέταλλο.

2. Ηλεκτρική απομόνωση & αντιστατικές επιλογές

Το απλήρωτο παρθένο PEEK λειτουργεί ως μη μαγνητικός ηλεκτρικός μονωτήρας. Τοποθετημένο ανάμεσα σε ξεχωριστά μεταλλικά μέρη, σπάει τις αγώγιμες οδούς για να αποτρέψει τη διαρροή και την παρεμβολή δινορευμάτων. Αυτό εξασφαλίζει σταθερή έξοδο σήματος για αισθητήρες και μονάδες οπτικής ανίχνευσης.

3. Ευρεία χημική συμβατότητα

Το πλυντήριο PEEK (Polyether Ether Ketone) αντέχει στα πιο κοινά βιομηχανικά οξέα, αλκάλια, έλαια και διαλύτες. Δεν συνιστάται η συνεχής λειτουργία σε ισχυρά οξειδωτικά πυκνά οξέα όπως το πυκνό θειικό οξύ και το πυκνό νιτρικό οξύ. Η σταθερή απόδοση διατηρείται σε ατμόσφαιρες υγρών κοπής, ατμού και ψεκασμού αλατιού.

Σε αντίθεση με τις μεταλλικές ροδέλες, αυτές οι ροδέλες δεν θα διαβρωθούν. Σε σύγκριση με τα συμβατικά πλαστικά μέρη, αντιστέκονται στη διόγκωση και τη χημική υποβάθμιση κατά τη μακροχρόνια έκθεση, καθιστώντας τα κατάλληλα για μονάδες χημικής επεξεργασίας και υπεράκτιες εγκαταστάσεις υψηλής υγρασίας.

4. Εξαιρετική αντοχή σε κραδασμούς & κόπωση

Το υλικό εξισορροπεί την αντοχή στην κρούση και την απόδοση κατά της κόπωσης. Το ράγισμα και η κοπή των άκρων σπάνια συμβαίνουν υπό συνεχείς κυκλικούς κραδασμούς. Σε σχέση με τις ροδέλες PTFE, διαθέτουν υψηλότερη ακαμψία και πολύ λιγότερη τάση ψυχρής ροής, ικανοποιώντας τις απαιτήσεις του συγκροτήματος μετάδοσης μακράς λειτουργίας.

FAQ

Ε1: Με ποιους τρόπους οι ροδέλες ξεπερνούν τις ροδέλες από νάιλον και POM;

A1: Οι τυπικές ροδέλες από νάιλον και πλαστικές ροδέλες POM έχουν αρκετά μειονεκτήματα στην εφαρμογή πεδίου. Η αντοχή τους στη θερμότητα είναι περιορισμένη, η παραμόρφωση ερπυσμού πραγματοποιείται εύκολα, η μόνιμη παραμόρφωση συμπίεσης συμβαίνει υπό φορτίο, το μέγεθος διευρύνεται μόλις απορροφήσουν την υγρασία και η τριβή συμβαίνει γρήγορα.

Οι πλαστικές ροδέλες PEEK μπορούν να αντέξουν σταθερή θερμότητα εργασίας έως και 260 βαθμούς Κελσίου. Διαθέτουν εξαιρετική αντοχή σε ερπυσμό και εξαιρετικά σταθερές διαστάσεις. Η διάρκεια ζωής τους κατά της τριβής εκτείνεται περίπου 5 έως 10 φορές μεγαλύτερη από τα συνηθισμένα πλαστικά εναλλακτικά. Οι συναρμολογήσεις παραμένουν σφιχτές χωρίς χαλάρωση ή ολική καταστροφή ακόμα και μετά από χρόνια συνεχούς λειτουργίας.

Ε2: Πρέπει οι χρήστες να εφαρμόζουν τακτικά λιπαντικό λάδι για τη συντήρηση των πλυντηρίων PEEK (Polyether Ether Ketone);

A2: Δεν χρειάζεται καθόλου συντήρηση λαδιού. Χάρη στην εγγενή αυτολιπαινόμενη ιδιότητα του PEEK, αυτά τα πλυντήρια μπορούν να διατηρήσουν μακροχρόνια λειτουργία ξηρής τριβής. Δεν θα προκύψει αποβολή σκόνης ή μηχανική εμπλοκή. Είναι απόλυτα κατάλληλα για εργαστήρια χωρίς σκόνη, ιατρικές συσκευές, μηχανήματα επεξεργασίας τροφίμων και εξοπλισμό κενού χωρίς επίβλεψη.

Ε3: Είναι τα PEEK Washers βιώσιμα αντικαταστάσεις για μεταλλικές ροδέλες;

A3: Για τη συντριπτική πλειοψηφία των σεναρίων που απαιτούν συναρμολόγηση ακριβείας, μόνωση, αθόρυβη λειτουργία, ελαφρύ σχεδιασμό, προστασία από τη διάβρωση και ανοχή υψηλής θερμοκρασίας, αυτές οι ροδέλες μπορούν να αντικαταστήσουν τέλεια τις μεταλλικές ροδέλες. Οι χρήστες αποκομίζουν πολλαπλά οφέλη: απόδοση χωρίς σκουριά, ηλεκτρική μόνωση, μείωση κραδασμών και θορύβου, μικρότερο βάρος και χωρίς απαιτήσεις ρουτίνας συντήρησης.

Εάν αντιμετωπίζετε συνθήκες εργασίας μεγάλου φορτίου και υψηλής πίεσης, μπορούν να επιλεγούν ενισχυμένα τροποποιημένα υλικά PEEK για να αυξήσουν τη συνολική φέρουσα ικανότητα.

Ε4: Προσφέρετε προσαρμογή για εξαιρετικά λεπτά προφίλ, ακανόνιστα σχήματα και μη τυπικές διαστάσεις;

A4: Υποστηρίζουμε πλήρως όλες τις μορφές προσαρμογής. Μπορούμε να παράγουμε εξαιρετικά λεπτές ροδέλες λεπτές έως 0,1 mm, τεμάχια μεγάλης εξωτερικής διαμέτρου, εξαρτήματα με ειδικά διαμορφωμένες οπές, ροδέλες ώμων, ροδέλες ώσης και εξαρτήματα ακριβείας κατασκευασμένα με αυστηρές ανοχές κατά παραγγελία. Δεχόμαστε παραγγελίες με βάση σχέδια πελατών ή φυσικά δείγματα, που καλύπτουν δοκιμές δειγμάτων μικρής παρτίδας καθώς και χρονοδιαγράμματα μαζικής παραγωγής μεγάλου όγκου.

Ε5: Πόσο σταθερά είναι τα προϊόντα σας και ποιους χρόνους παράδοσης μπορούν να περιμένουν οι πελάτες;

A5: Οι προσαρμοσμένες παραγγελίες ακριβείας χρειάζονται μεταξύ 7 και 10 εργάσιμες ημέρες για την ολοκλήρωση. Οι παραγγελίες μαζικής παραγωγής μεγάλης κλίμακας απαιτούν 15 έως 20 εργάσιμες ημέρες συνολικά.

Όλα τα τελικά προϊόντα περνούν από πλήρη έλεγχο πριν από την παράδοση. Διατίθεται πλήρης ιχνηλασιμότητα ποιότητας για κάθε παρτίδα και το εργοστάσιό μας δέχεται ελέγχους πελατών στο εξωτερικό για συνεργασία εξαγωγών.
