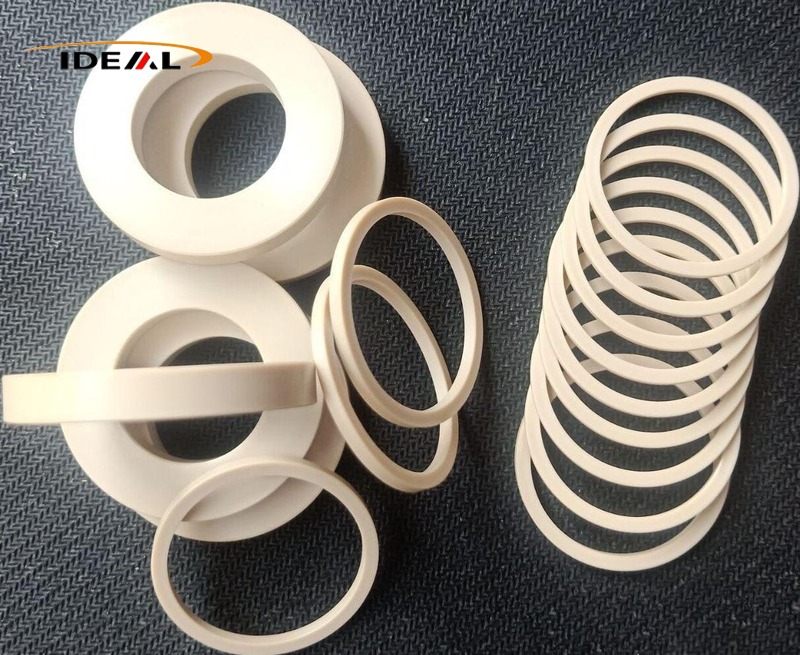

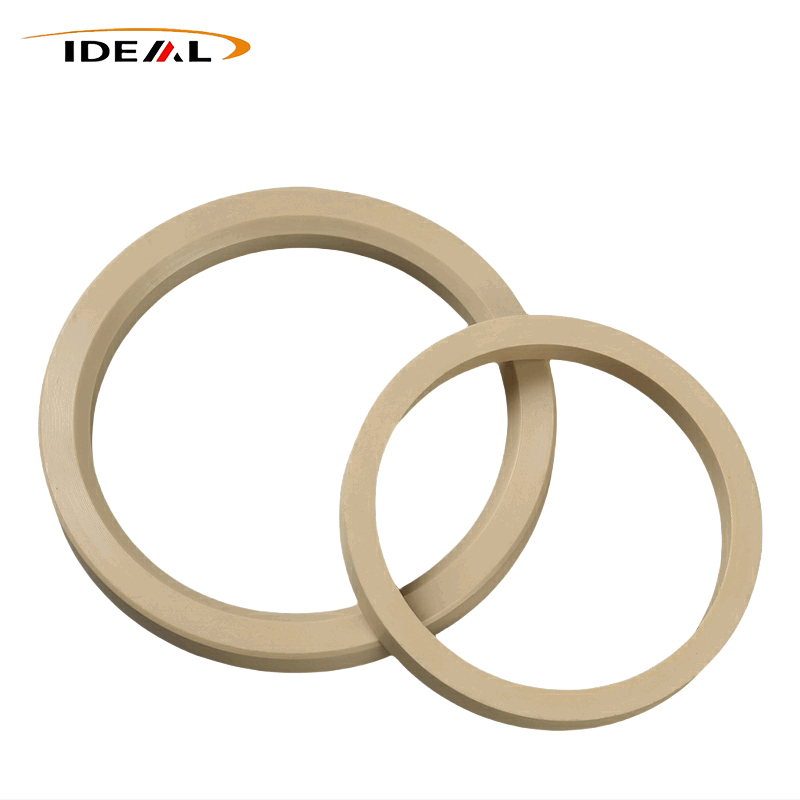

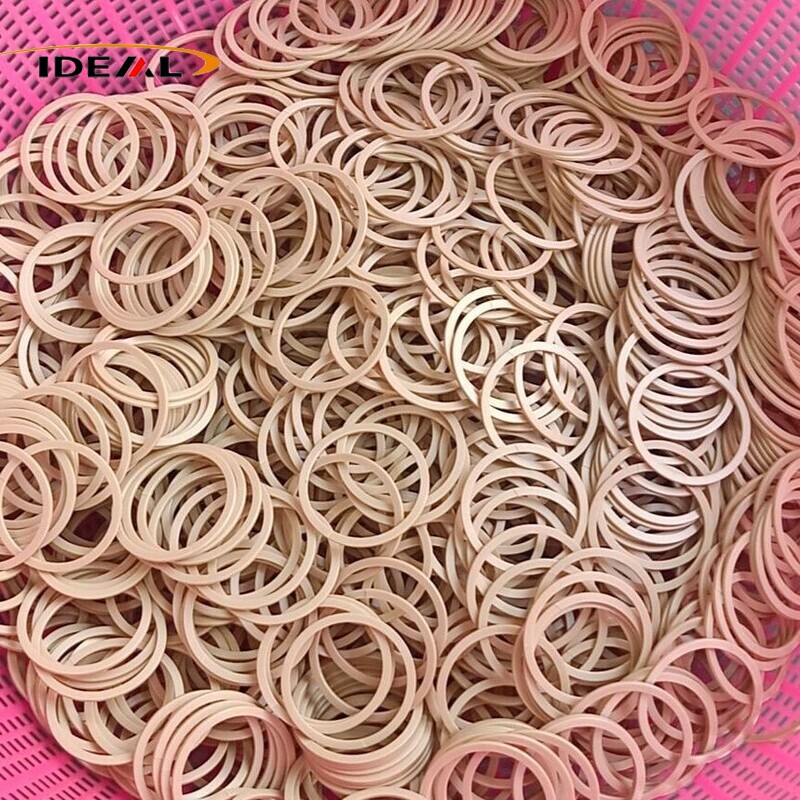

Οι δακτύλιοι στεγανοποίησης PEEK της Ideal Plastic Factory είναι πλαστικά εξαρτήματα μηχανικής υψηλής απόδοσης σχεδιασμένα για σφράγιση και στήριξη, που χαρακτηρίζονται από υψηλή ακαμψία και αντοχή σε ερπυσμό. Κατασκευασμένα με μηχανική κατεργασία CNC ακριβείας και χύτευση με έγχυση υψηλής θερμοκρασίας - που συμπληρώνεται από ανόπτηση ανακούφισης από την πίεση - αυτά τα προϊόντα προσφέρουν υψηλή ακρίβεια διαστάσεων και σταθερή ποιότητα από παρτίδα σε παρτίδα. Υποστηρίζουμε προσαρμοσμένη παραγωγή που βασίζεται σε μη τυποποιημένα σχέδια, δειγματοληψία μικρής παρτίδας και παραγγελίες εξαγωγής μεγάλης κλίμακας.
Δακτύλιοι στεγανοποίησης PEEK που προσφέρονται απόΙδανικό εργοστάσιο πλαστικώνείναι εξαρτήματα δακτυλιοειδούς στεγανοποίησης και στήριξης υψηλής απόδοσης που κατασκευάζονται από υλικό βάσης πολυαιθεροκετόνης. Οι πελάτες τα χρησιμοποιούν συνήθως ως δακτυλίους οδήγησης, δακτυλίους στήριξης και δακτυλίους υποστήριξης κατά της εξώθησης, οι οποίοι ταιριάζουν τέλεια τόσο σε δυναμικές όσο και σε στατικές αυλακώσεις στεγανοποίησης.
Αυτά τα δακτυλιοειδή εξαρτήματα εξυπηρετούν πολλαπλούς πρακτικούς σκοπούς ταυτόχρονα: καθοδήγηση κίνησης, αντίσταση στη φθορά από τριβή, αντοχή δομικών φορτίων και αποτροπή εξώθησης στεγανοποίησης. Μια βασική λεπτομέρεια που αξίζει να σημειωθεί: σχεδόν όλοι οι αυτόνομοι δακτύλιοι στεγανοποίησης από πολυαιθεροκετόνη δεν έχουν τις ελαστικές ιδιότητες που είναι εγγενείς στο καουτσούκ. Για σωστή απόδοση στεγανοποίησης, πρέπει να ταιριάζουν με βοηθητικά ελαστικά μέρη.
Όταν ρυθμίζονται σε δακτυλίους στεγανοποίησης από PTFE και νάιλον, οι εναλλακτικές λύσεις PEEK παρέχουν πολύ ισχυρότερη αντίσταση στον ερπυσμό υπό ακραίες συνθήκες εργασίας: υψηλή θερμότητα, αυξημένη πίεση και διαβρωτικά χημικά υγρά. Επιλύουν αποτελεσματικά τα επαναλαμβανόμενα σημεία βιομηχανικού πόνου που παρατηρούνται με τα συμβατικά σφραγίσματα, συμπεριλαμβανομένης της παραμόρφωσης ψυχρής ροής, της μετατόπισης διαστάσεων και της πρόωρης βλάβης. Χάρη σε αυτά τα αξιόπιστα χαρακτηριστικά, ενσωματώνονται ευρέως σε συγκροτήματα στεγανοποίησης για premium βιομηχανικό εξοπλισμό σε πολλούς τομείς.
Στην πραγματική λειτουργία, οι δακτύλιοι στεγανοποίησης από πολυαιθεροκετόνη λειτουργούν αποκλειστικά ως άκαμπτες ολισθαίνουσες επιφάνειες που αντέχουν τη θερμότητα, την τριβή και την παραμόρφωση ερπυσμού. Όλη η συμπιεστική προφόρτιση που απαιτείται για την αποτελεσματική στεγανοποίηση προέρχεται από εξωτερικό ελαστικό υλικό, όπως δακτυλίους O και μεταλλικά ελατήρια που ενεργοποιούνται. Αυτή η βασική διαφορά ξεχωρίζει θεμελιωδώς τους δακτυλίους στεγανοποίησης από πολυαιθεροκετόνη από τους δακτυλίους στεγανοποίησης από συμπαγή καουτσούκ.
Σε περιβάλλοντα υψηλής πίεσης, οι ελαστικοί δακτύλιοι στεγανοποίησης πιέζονται εύκολα από τα υγρά μέσα σε μικροσκοπικά κενά συναρμολόγησης εντός των αυλακώσεων στεγανοποίησης. Αυτή η συνεχής συμπίεση θα προκαλέσει τελικά ρήξη διάτμησης του ελαστομερούς.
Τοποθετημένοι ως άκαμπτο φράγμα, οι δακτύλιοι υποστήριξης PEEK εμποδίζουν την εξώθηση των δακτυλίων Ο στα διάκενα. Αυτή η ρύθμιση αυξάνει τη συνολική βαθμολογία πίεσης ολόκληρου του συστήματος στεγανοποίησης και παρατείνει σημαντικά τη διάρκεια ζωής των ζευγαρωμένων δακτυλίων Ο.
Τοποθετημένοι σε έμβολα και ράβδους εμβόλου για παλινδρομική ή περιστροφική κίνηση, αυτοί οι δακτύλιοι απορροφούν τα πλευρικά φορτία και διατηρούν ακριβή αξονική ευθυγράμμιση. Σταματούν την άμεση επαφή μετάλλου με μέταλλο μεταξύ των μηχανικών εξαρτημάτων, αντισταθμίζουν την ακτινική εκτροπή που δημιουργείται κατά τη λειτουργία του εξοπλισμού και προστατεύουν τα εσωτερικά στοιχεία στεγανοποίησης από ζημιές που προκαλούνται από ανομοιόμορφα πλευρικά φορτία.
|
Είδος
|
Λεπτομέρειες προδιαγραφών
|
|---|---|
|
Όνομα προϊόντος
|
Στεγανωτικοί δακτύλιοι PEEK (Polyether Ether Ketone).
|
|
Διαθέσιμα Υλικά
|
Μη γεμιστό καθαρό PEEK, Carbon Fiber Filled PEEK, Carbon Fiber + Graphite + PTFE σύνθετο λιπαντικό τροποποιημένο PEEK
|
|
Επιλογές χρώματος
|
Μπεζ (φυσικό PEEK), Μαύρο (γεμάτοι τροποποιημένοι βαθμοί)
|
|
Διαδικασία Παραγωγής
|
CNC Precision Machining / Υψηλής θερμοκρασίας Precision Injection Molding
|
|
Ανοχή διαστάσεων
|
Κατεργασία CNC: ±0,02~±0,05 mm Χύτευση με έγχυση: ±0,08~±0,10 mm
|
|
Επιφανειακή τραχύτητα
|
Μηχανική CNC: Ra 1.6 – Ra 3.2 Injection Molding: Ra 3.2 – Ra 6.3
|
|
Πιστοποιήσεις
|
ISO9001, RoHS, REACH
|
|
Τύποι προϊόντων
|
Δακτύλιοι οδηγοί PEEK, δακτύλιοι στήριξης ανθεκτικοί στη φθορά, δακτύλιοι στήριξης PEEK
|
Σχεδιασμένοι για δυναμικά περιστροφικά και παλινδρομικά σημεία στεγανοποίησης, οι δακτύλιοι στεγανοποίησης από πολυαιθεροκετόνη διατηρούν σταθερές διαστάσεις εν μέσω κυμαινόμενης πίεσης και θερμοκρασίας. Οι ενσωματωμένες ιδιότητες κατά της ερπυσμού και κατά της κρύας ροής εμποδίζουν τη μόνιμη παραμόρφωση του σχήματος κατά τη διάρκεια της κυκλικής κίνησης. Με εγγενή χαρακτηριστικά χαμηλής τριβής, αντέχουν σε επαναλαμβανόμενες μηχανικές κρούσεις και προσφέρουν σταθερή αντοχή στη φθορά.
Σε αντίθεση με τα εύκαμπτα ελαστικά στεγανοποιητικά που βασίζονται στην ελαστική επαναφορά, οι δακτύλιοι στεγανοποίησης PEEK διαθέτουν υψηλή δομική ακαμψία, υποστηρίζοντας ακριβή τοποθέτηση για δυναμικές μηχανικές δομές στεγανοποίησης.
Υπό συνεχή εναλλασσόμενα φορτία και εναλλαγές θερμοκρασίας, το υλικό αποφεύγει τη μόνιμη παραμόρφωση. Διατηρεί τις διεπαφές στεγανοποίησης καλά προσαρμοσμένες σε μεγάλους κύκλους λειτουργίας, ιδανικό για περιστρεφόμενους άξονες και συγκροτήματα στεγανοποίησης γραμμικής κίνησης.
Τα φυσικά χαρακτηριστικά χαμηλής τριβής ελαχιστοποιούν τη φθορά στο υλικό ζευγαρώματος. Για εξοπλισμό με συχνή σχετική κίνηση, αυτοί οι δακτύλιοι στεγανοποίησης κόβουν τη δημιουργία σωματιδίων και προσαρμόζονται σε συνθήκες εργασίας χωρίς λάδι που είναι κοινές στον αυτοματισμό και τις ιατρικές συσκευές.
Το PEEK διατηρεί σταθερή φυσική μορφή όταν έρχεται σε επαφή με υδραυλικά μέσα, υγρά κοπής και ήπια διαβρωτικά διαλύματα. Η υποβάθμιση και η διόγκωση σπάνια προκαλούνται από μη οξειδωτικούς χημικούς παράγοντες, που τοποθετούν εξοπλισμό ελέγχου υγρών που λειτουργεί σε μέτρια επιθετικά περιβάλλοντα.
Αυτά τα συρόμενα στοιχεία έχουν σχεδιαστεί για συνδυασμένες διαμορφώσεις στεγανοποίησης, συμπεριλαμβανομένων Stepseals και Glyd Rings, και λειτουργούν πάντα σε συνδυασμό με ελαστομερή O-ring.
Οι δακτύλιοι Ο παρέχουν σταθερή δύναμη προέντασης, ενώ οι συρόμενες επιφάνειες PEEK έρχονται σε άμεση επαφή με υγρά διεργασίας και αντίστοιχες τριβής. Αναλαμβάνουν την ολισθαίνουσα αντοχή στη φθορά και τη συγκράτηση υγρών. Τέτοια προϊόντα εφαρμόζονται εκτενώς σε παλινδρομικούς υδραυλικούς κυλίνδρους υψηλής πίεσης και σε περιστροφικά συγκροτήματα στεγανοποίησης.
Μόλις τοποθετηθούν μέσα σε καθορισμένες αυλακώσεις, τα ελαστικά εξαρτήματα (δακτύλιοι O στις περισσότερες περιπτώσεις) συμπιέζονται και παράγουν ακτινική δύναμη προφόρτισης. Αυτή η σταθερή δύναμη πιέζει σταθερά τον στεγανοποιητικό δακτύλιο PEEK πάνω στην ταιριαστή επιφάνεια στεγανοποίησης, είτε στην εξωτερική επιφάνεια του άξονα είτε στο εσωτερικό τοίχωμα του κυλίνδρου.
Με επεξεργασμένες με ακρίβεια ακραίες όψεις, οι δακτύλιοι PEEK εφαρμόζουν στενά για να γεμίζουν τα μικροσκοπικά κενά και να εμποδίζουν τη διαρροή υγρού. Καθώς αυξάνεται η εσωτερική μέση πίεση, ασκείται μεγαλύτερη συμπίεση στον στεγανοποιητικό δακτύλιο. Η πίεση επαφής μεταξύ των επιφανειών που ταιριάζουν αυξάνεται ανάλογα, επιτρέποντας την απόδοση αυτοσφίγγισης στεγανοποίησης που ενεργοποιείται με πίεση.
Τα ελαστικά μέρη εξάγουν συνεχώς σταθερή πίεση προφόρτισης, διατηρώντας τον στεγανοποιητικό δακτύλιο PEEK σφιχτά προσκολλημένο στις κινούμενες επιφάνειες ζευγαρώματος όλη την ώρα.
Η πίεση υγρού συστήματος δρα στην πίσω πλευρά κάθε δακτυλίου PEEK. Σπρώχνει το χείλος στεγανοποίησης προς τα έξω για να αυξήσει την ειδική πίεση επαφής, δημιουργώντας έτσι ένα βιώσιμο αποτέλεσμα αυτοσφίγγισης στεγανοποίησης.
Ένα συρόμενο κέλυφος PEEK σε σχήμα U περικλείει ένα μεταλλικό ελατήριο με ενέργεια στο εσωτερικό του. Κατά την εγκατάσταση, το συμπιεσμένο ελατήριο διαστέλλεται προς τα έξω για να στηρίξει τον συρόμενο δακτύλιο PEEK ανοιχτό, δημιουργώντας αρχική προφόρτιση επαφής για στεγανοποίηση.
Διακυμάνσεις θερμοκρασίας και μικρή φθορά λόγω τριβής θα συμβούν μετά από παρατεταμένη λειτουργία. Το εσωτερικό ελατήριο αναπηδά σταδιακά για να αντισταθμίσει τις διακυμάνσεις των διαστάσεων και η σταθερή πίεση επαφής στεγανοποίησης μπορεί να διατηρηθεί σε όλο τον κύκλο σέρβις.

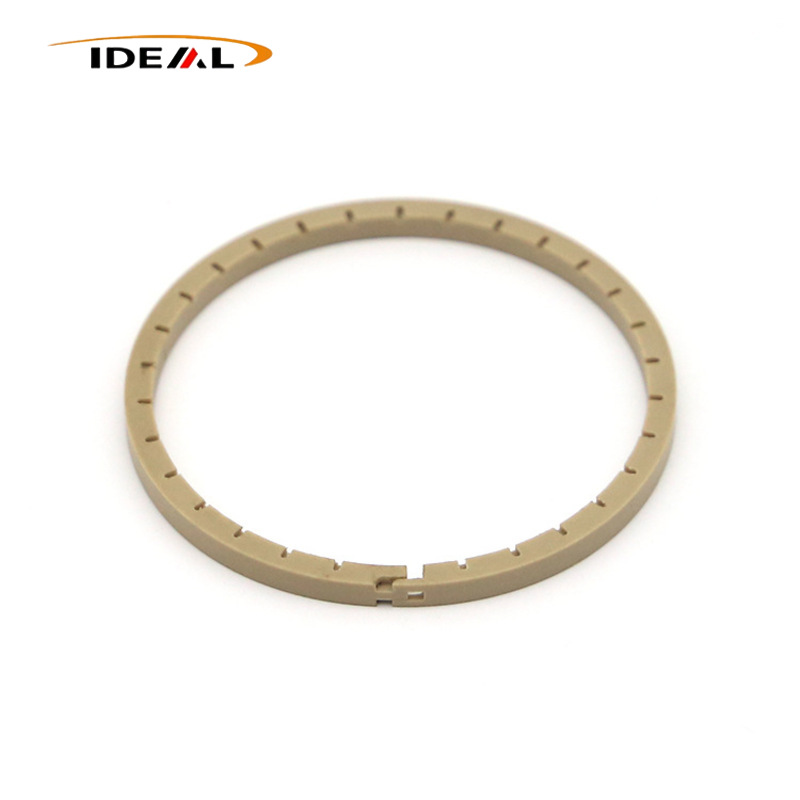

Οι διαιρούμενες τομές έχουν σχεδιαστεί αποκλειστικά για να απλοποιούν την εγκατάσταση σε αυλακώσεις στεγανοποίησης.
Σπειροειδείς εγκοπές:Μετά τη συναρμολόγηση και τη συμπίεση, οι δύο πλευρές της σπειροειδούς κοπής μετακινούνται μεταξύ τους και κλείνουν εντελώς. Οι οδοί διαρροής εξαλείφονται σε μεγάλο βαθμό, καθιστώντας αυτόν τον σχεδιασμό κατάλληλο για σενάρια υψηλής πίεσης που απαιτούν σχεδόν μηδενική διαρροή υγρού.
Ευθείες κοπές & απλές γωνιακές κοπές:Παραμένουν ελάχιστα κενά διαρροής στη θέση εγκοπής μετά την εγκατάσταση. Αυτά τα στυλ δεν ισχύουν για δυναμική στεγανοποίηση υψηλής πίεσης που απαιτεί συνολική μηδενική διαρροή.
Για το λόγο αυτό, οι σπειροειδείς σχιστοί δακτύλιοι ή οι συμπαγείς μονοκόμματοι μη σχισμένοι δακτύλιοι παραμένουν η κορυφαία επιλογή για εφαρμογές δυναμικής στεγανοποίησης υψηλής πίεσης.
Χάρη στις συνδυασμένες αντοχές της αντοχής σε ερπυσμό, της θερμικής σταθερότητας, της χημικής αδράνειας και της αντοχής στην τριβή, οι δακτύλιοι στεγανοποίησης πολυαιθεροκετόνης χρησιμοποιούνται ευρέως για βιομηχανικά μηχανήματα υψηλής ποιότητας που λειτουργούν υπό υψηλή θερμότητα, έντονη πίεση, διαβρωτικό περιβάλλον και εξαιρετικά καθαρά περιβάλλοντα εργασίας.
Εφαρμόζεται εντός αυλακώσεων στεγανοποίησης υδραυλικών κυλίνδρων υψηλής πίεσης, σερβοβαλβίδων και πολλαπλών βαλβίδων ως δακτύλιοι στήριξης ή δακτύλιοι υποστήριξης. Αποκλείουν αποτελεσματικά την εξώθηση που προκαλείται από υψηλή πίεση υγρού και επιμηκύνουν τον κύκλο λειτουργίας των ταιριασμένων εξαρτημάτων στεγανοποίησης. Για συνθήκες αμφίδρομης πίεσης, αυτοί οι δακτύλιοι μπορούν να τοποθετηθούν και στις δύο πλευρές του συγκροτήματος στεγανοποίησης.
Συνήθως τοποθετείται σε εργαλεία οπών και συγκροτήματα στεγανοποίησης κεφαλής φρεατίων. Αντιμέτωποι με την υπερβολική ζέστη, την υψηλή πίεση και τη διαβρωτική οπή πετρελαίου-αερίου, η ισχυρή αντιολισθητική τους ικανότητα εγγυάται σταθερή μακροχρόνια λειτουργία. Συνιστώνται ανεπιφύλακτα συμπαγείς ενσωματωμένοι μη διασπασμένοι δακτύλιοι για συνθήκες σέρβις εξαιρετικά υψηλής πίεσης.
Χρησιμοποιείται σε θαλάμους κενού και σε βαλβίδες αγωγών αερίου διεργασίας. Ο βαθμός μη συμπληρωμένου παρθένου PEEK είναι υποχρεωτικός εδώ για εξαιρετικά χαμηλή εξάτμιση, η οποία προστατεύει τις σφραγίδες FFKM/O-ring. Οι παραλλαγές PEEK που περιέχουν άνθρακα απαγορεύονται πλήρως για τέτοιες εφαρμογές.
Εγκατεστημένο σε συνδέσμους αντιδραστήρα και αγωγούς φίλτρων υψηλής πίεσης. Αυτοί οι δακτύλιοι διατηρούν σταθερή απόδοση όταν εκτίθενται σε οξέα, αλκάλια και διάφορους οργανικούς διαλύτες.
Κατάλληλο για στεγανοποίηση υγρού υψηλής πίεσης σε βαλβίδες ενέργειας υδρογόνου και εξοπλισμό δοκιμών αποθήκευσης ενέργειας.
Ιδανικό για συγκροτήματα βαλβίδων υγρών που εκτίθενται σε μεγάλα εύρη θερμοκρασιών και επαναλαμβανόμενους κύκλους αποστείρωσης που απαιτούν αυστηρά πρότυπα καθαριότητας.
- Επικεντρώθηκε σε δακτυλίους στεγανοποίησης PEEK υψηλής απόδοσης για κρίσιμο βιομηχανικό εξοπλισμό
- Εξειδικεύεται στον προσαρμοσμένο σχεδιασμό και τη σταθερή μαζική παραγωγή
- Στόχος: επίλυση αστοχιών στεγανοποίησης που δεν μπορούν να επιλύσουν τα τυπικά προϊόντα
- Οι σφραγίδες εξωθούνται ή σπάνε υπό υψηλή πίεση
- Παραμόρφωση, παραμόρφωση ή διαρροή σε υψηλές θερμοκρασίες
- Διαβρώνονται ή διογκώνονται σε χημικά υγρά
- Φθείρεται γρήγορα σε παλινδρομική / περιστροφική κίνηση
- Ασυνέπεια διαστάσεων που προκαλεί αστοχία συναρμολόγησης
- Απρογραμματισμένος χρόνος διακοπής λειτουργίας και υψηλό κόστος συντήρησης
- Ελέγχουμε την υπολειπόμενη τάση, την επιπεδότητα και τη συρρίκνωση κρυστάλλωσης — βασικοί παράγοντες που αγνοούνται από τους περισσότερους προμηθευτές
- Οι σφραγίδες μας παραμένουν σταθερές σε υψηλή θερμοκρασία και υψηλή πίεση
- Χωρίς ταχεία παραμόρφωση, χωρίς διαρροή, χωρίς γρατσουνιές στις επιφάνειες ζευγαρώματος
- Μεγαλύτερη διάρκεια ζωής και λιγότερες διακοπές συντήρησης
- Δύο αξιόπιστες διαδικασίες: μηχανική κατεργασία CNC ακριβείας και χύτευση με έγχυση ακριβείας
- Υποχρεωτική ανόπτηση για όλες τις σφραγίδες PEEK για σταθεροποίηση διαστάσεων
- Έλεγχος ποιότητας πλήρους διαδικασίας από το υλικό στο τελικό προϊόν
- 100% οπτικός και διαστατικός έλεγχος πριν από την παράδοση
- Προσαρμόσιμα σκευάσματα υλικών για:
- αντοχή στη φθορά
- αντοχή στη διάβρωση
- απόδοση μόνωσης
- Σταθερό σε δυναμικές συνθήκες εργασίας (περιστροφικό / παλινδρομικό)
- Εξαιρετική χημική συμβατότητα και δομική σταθερότητα
- Υδραυλικά συστήματα
- Αυτόματος εξοπλισμός παραγωγής
- Μηχανήματα ελέγχου ιατρικών υγρών
- Όργανα ακριβείας και βιομηχανικοί αυτοματισμοί παγκοσμίως
- Επαγγελματικός κατασκευαστής πλαστικών εξαρτημάτων στεγανοποίησης
- Ώριμη εμπειρία επεξεργασίας PEEK
- Σταθερή ποιότητα, αξιόπιστη παράδοση, παγκόσμια εξυπηρέτηση
- Μακροπρόθεσμος συνεργάτης για βιομηχανικούς πελάτες που απαιτούν σφραγίδες υψηλής απόδοσης
A1: Όχι. Το PEEK διαθέτει υψηλή ακαμψία με ελάχιστη ελαστικότητα. Όλη η συμπιεστική προφόρτιση που απαιτείται για τη σφιχτή στεγανοποίηση παρέχεται με δακτυλίους O ή μεταλλικά ελατήρια που ενεργοποιούνται. Το PEEK χρησιμεύει αποκλειστικά ως μια ανθεκτική ολισθαίνουσα επιφάνεια που αντιστέκεται στη φθορά και τη χημική διάβρωση.
A2: Μέσα σε ένα εύλογο εύρος πίεσης, ο μηχανισμός αυτοσφίξεως αυξάνει την πίεση επαφής και ενισχύει τα αποτελέσματα στεγανοποίησης. Μόλις η πίεση υπερβεί το ονομαστικό όριο, οι στεγανοποιήσεις θα εξωθηθούν και θα καταστραφούν χωρίς κατάλληλα προσαρμοσμένους δακτυλίους στήριξης, οδηγώντας σε πλήρη αποτυχία στεγανοποίησης αμέσως.
A3: Στις περισσότερες συνθήκες λειτουργίας, λειτουργούν ως άκαμπτα εξαρτήματα στήριξης και προστασίας. Ελλείψει εγγενούς ελαστικότητας, πρέπει να συναρμολογηθούν παράλληλα με ελαστικά σφραγίσματα όπως δακτύλιοι Ο για να σχηματίσουν ένα πλήρες σύστημα στεγανοποίησης.
A4: Δεν συνιστάται καθόλου. Τα πληρωτικά άνθρακα ενέχουν κινδύνους εξάτμισης και μόλυνσης από σωματίδια. Μόνο καθαρό μη γεμισμένο υλικό PEEK επιτρέπεται για περιβάλλοντα παραγωγής ημιαγωγών.
